Рис. 2.253. Детали топливного насоса: 1 – топливный фильтр в сборе (включая обратный клапан); 2 – уплотняющее кольцо; 3 – трубка; 4 – корпус; 5 – уплотнительное кольцо; 6 – датчик уровня топлива (указатель датчика уровня топлива); 7 – топливный насос; 8 – прокладка; 9 – кронштейн; 10 – прокладка; 11 – пластина топливного насоса
Снятие
Снимите топливный бак с автомобиля.
Рис. 2.254. Снятие клапана отсечки топлива, подающего топливопровода 2 и трубки возврата топлива в бак
Отсоедините шланг клапана отсечки топлива 1, подающий топливопровод 2 и трубку возврата топлива в бак 3 от топливного насоса (рис. 2.254). При отсоединении муфты трубки подачи топлива 2 и трубки возврата топлива в бак 3 от топливного насоса, сначала разблокируйте муфту специальным инструментом, вставив его между трубкой и замком муфты.
Рис. 2.255. Снятие топливного насоса
Выньте топливный насос 1 из топливного бака 2 (рис. 2.255).
Установка
Очистите сопрягаемые поверхности топливного насоса 1 и топливного бака.

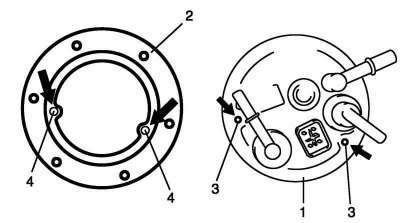

Рис. 2.256. Установка пластины на топливный насос
Установите пластину 2 на топливный насос 1 совместив выступ на топливном насосе 3 с отверстием в пластине 4, как показано на рисунке 2.256.
Рис. 2.257. Установка топливного насоса
Установите новую прокладку 2 и топливный насос в сборе 1 с пластиной 3 в топливный бак (рис. 2.257).
Момент затяжки болта топливного насоса (a): 10 Н·м.
Рис. 2.258. Подключение клапана отсечки топлива, подающего топливопровода 2 и трубки возврата топлива в бак
Подключите шланг клапана отсечки топлива 1, трубку возврата топлива в бак 2 (соединение трубок) и подающий топливопровод 3 (соединение трубок) к топливному насосу (рис. 2.258).
Внимание! При соединении муфты очистите наружные поверхности трубки, на которых будет установлена муфта, вставьте муфту в трубку до щелчка замка муфты и проверьте надежность соединения, в противном случае, в этом месте может быть утечка.
Установить топливный бак на автомобиль.
