Примечание. Форсунки на двигателе F4P марки MAGNETI MARELU PICO и марка SIEMENS DEKA на двигателе К4М.

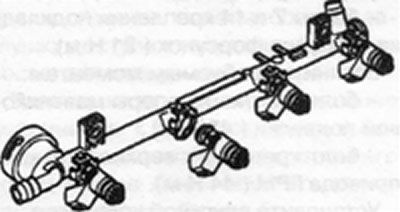

Форсунки крепятся к топливораспределительной рампе с помощью держателей.
Топливо постоянно циркулирует по окружности корпуса форсунки Такая циркуляция топлива помогает избежать образование пузырьков паров бензина и способствует запуску горячего двигателя.
Снятие
Внимание! При снятии форсунок или топливо распределительной рампы будьте осторожны, т.к. о рампе и штуцере находится топливо. Примите меры по защите генератора от попадания топлива.

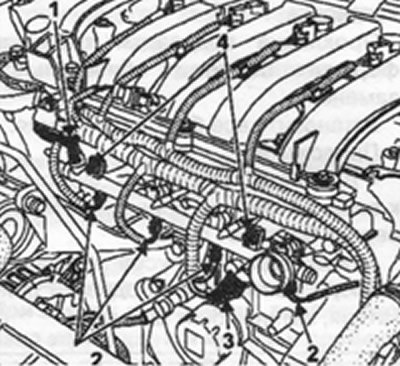

Снимите:
- защиту рампы;
- штуцер подающего топливопровода 1 от топливораспределительной рампы. не пережимая топливопровод;
- разъемы форсунок 2;
- разъем датчика детонации 3;
- болты крепления рампы 4;
- топливораспределительную рампу;
- держатели форсунок;
- форсунки.
Установка
Обязательно замените уплотнительные кольца и держатели форсунок.
Соблюдайте момент затяжки болтов крепления рампы.
