Внимание! Примите меры к сбору тормозной жидкости, чтобы не допустить повреждения деталей и кузова в зоне элементов тормозной системы.
Снятие

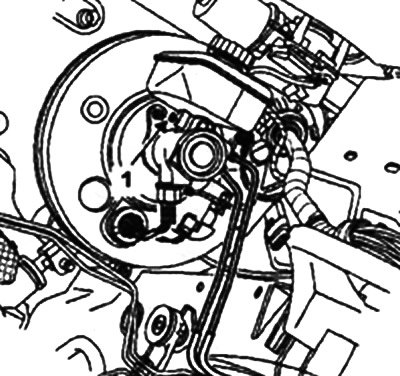

Снимите:
- глушитель шума впуска;
- расширительный бачок;
- колодку проводков датчика уровня тормозной жидкости;
- болт крепления бачка на главном тормозном цилиндре 1.

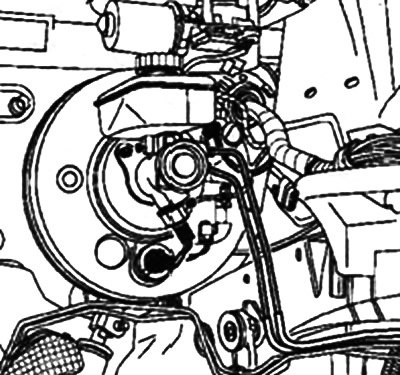

Удалите тормозную жидкость из бачка и снимите бачок, обернув его ветошью.
Снимите:
- колодку проводков датчика давления с главного тормозного цилиндра;
- тормозные трубопроводы с главного цилиндра, предварительно их пометив;
- гайки крепления главного цилиндра к вакуумному усилителю.
Установка

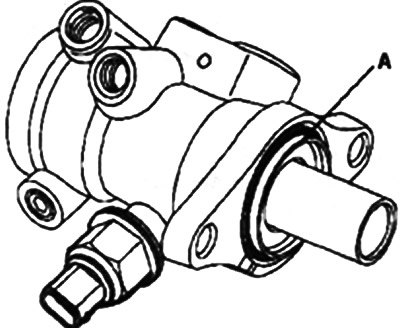

Примечание. При снятии главного тормозного цилиндра обязательно замените при установке уплотнительное кольцо А.
Установите главный тормозной цилиндр на вакуумный усилитель таким образом, чтобы толкатель вошел в главный цилиндр.
Установите:
- тормозные трубки в соответствии со сделанными при снятии метками;
- бачок с тормозной жидкостью на главный цилиндр. Нажмите на него до защелкивания;
- крепежный болт бачка гидропривода тормозов.
Удалите воздух из тормозной системы (см. Операция удаления воздуха).
