Снятие и установка задних тормозных колодок (Renault Laguna 2 «X74»)

  • Главная
  • Рено
  • Лагуна
  • X74 (2000-2007)
  • Ходовая часть
  • Тормозная система
  • Снятие и установка задних тормозных…
0
Оглавление: Снятие ↓ Установка ↓ Установка пружины ↓

Снятие



Снимите оба задних колеса.

Отсоедините тросы привода стояночного тормоза от балки задней подвески.

Снимите:
  • прижимную пружину колодок;
  • две пробки направляющих пальцев;
  • два болта крепления направляющих пальцев.

Подвесьте скобу тормоза к кузову и снимите тормозные накладки.

Установка



Переместите поршень до упора внутрь цилиндра,…


Переместите поршень до упора внутрь цилиндра, вращая поршень с помощью приспособления Fre. 1190-01.

Установите новые тормозные накладки, начиная с внутренней накладки.

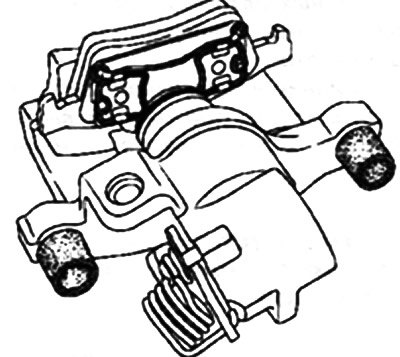

Внимание! Внутренняя накчадка снабжена прижимной…


Внимание! Внутренняя накчадка снабжена прижимной пружиной, которую необходимо завести в канавку колесного цилиндра.


Установите скобу на направляющую колодку, начав с крепления нижнего болта направляющего пальца.

Установите направляющие пальцы.

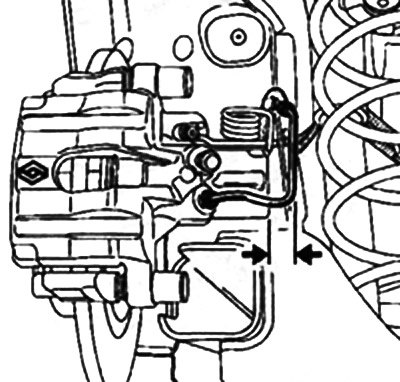

Соблюдайте расстояние в 20 мм между коленом…


Соблюдайте расстояние в 20 мм между коленом трубки и скобой заднего тормоза.



Установка пружины

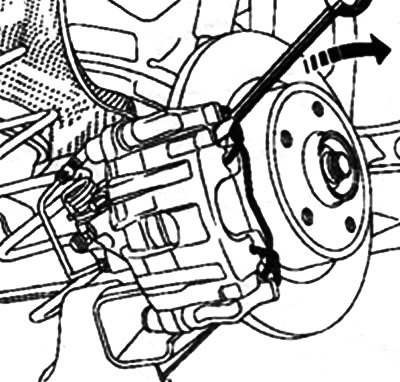

Вставьте пружину в нижнюю часть скобы.


Вставьте пружину в нижнюю часть скобы.

С помощью отвертки наденьте пружину на верх суппорта.

(Материал заимствован у портала: AutoInstruction)

Подсоедините тросы привода стояночного тормоза. Установите колеса.

Внимание! Перед тем, как поехать на автомобиле. нажмите несколько раз на педаль тормоза для установки поршней колесных цилиндров в рабочее положение.
Статья проверена экспертом: Анатолий Стопариков
