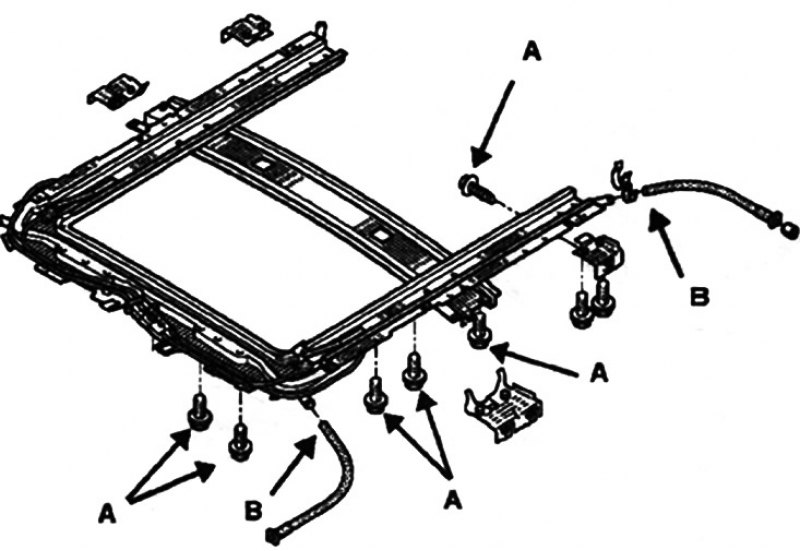

Снятие
После снятия обивки крыши и складывания спинок всех сидений,снимите двенадцать болтов крепления А.
Отсоедините четыре водоотводящих трубы В.

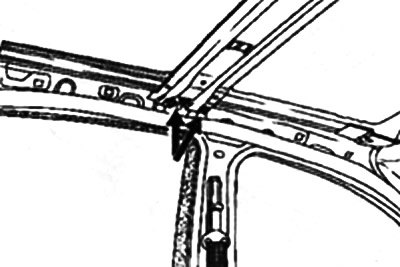

Вдвоем с помощником:
- снимите четыре болта крепления к центральной поперечине;
- извлеките люк крыши через заднюю часть автомобиля.
Установка

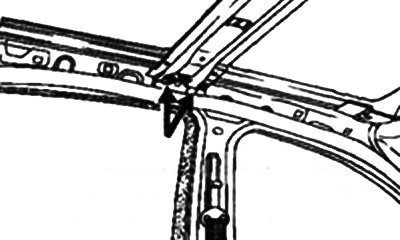

Перед установкой люка крыши отпустите крепления подвижной панели.
Вдвоем с помощником установите узел, затем вставьте болты А (М5 шестигранная головка на 8), затем D (болт М8) с каждой стороны, не затягивая их.

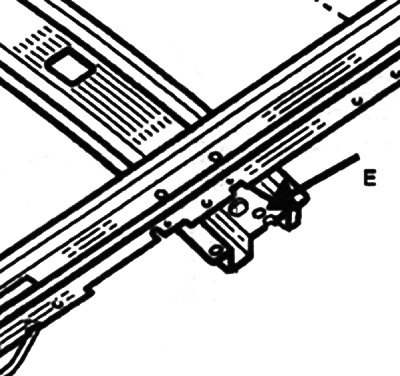

Отцентрируйте люк крыши с помощью двух стержней диаметром (10 мм) в отверстиях Е, расположенных на концах поперечины.
Затяните вначале четыре болта D (М8) центральной поперечины, затем болты крепления Е люка крыши (болт М5 с шестигранной головкой на 8) затягивая их крест-накрест.
Примечание. Проверьте установку водоотводных трубок на механизме привода люка крыши.
Если болт Е (М5 шестигранная головка на 8 мм) не затягивается, можно его вставить в другое отверстие.
Используйте предназначенное для этого отверстие рядом.

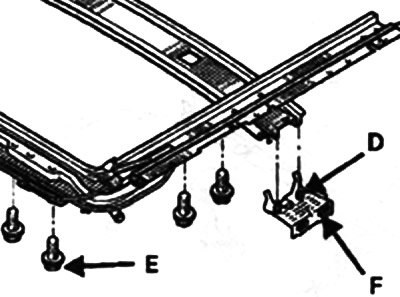

Моменты затяжки
Болт D крепления скобы к механизму привода (М8): 21 Н·м.
Болт Е крепления механизма привода (М5, шестигранная головка на 8 мм): 4±20% Н·м.
Болт F крепления скобы к продольному профилю края крыши кузова (Мб) 8 мм.
После установки механизма привода люка крыши:
- отрегулируйте подвижную панель;
- проверьте перемещение и герметичность люка крыши;
- установите обивку.
