Внимание! При отсоединении топливопровода примите меры к защите (с помощью ветоши) от выбросов топлива в связи с наличием в системе остаточного давления.
Снятие
1. Отсоедините аккумуляторную батарею.
2. Снимите воздушный фильтр.
3. Отсоедините трубопровод 1 подачи топлива.
Оригинал опубликован на онлайн-портале (Autoinstruction)
4. Отсоедините трубопровода возврата топлива.
5. Отсоедините трубопровода регулятора давления топлива.
6. Выверните три болта крепления топливораспределительной рампы.

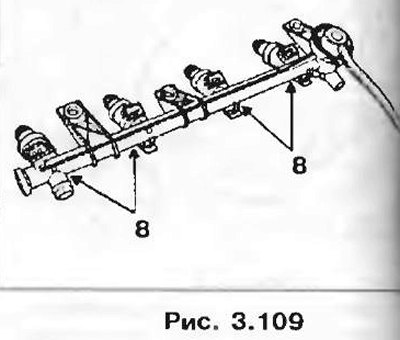

7. Снимите топливораспределительную рампу. Для снятия инжектора снимите сначала фиксаторы затем извлекайте инжектор.
Установка
1. Замените уплотнителе кольца на основании инжектора.
Примечание. Если инжектор разбирался, то замените также уплотнительное кольцо головки инжектора.
2. При правильном соединении соединительных муфт трубопровод подачи топлива должен раздет щелчок в момент их соединения.
3. Установка производится в порядке, обратном снятию.
