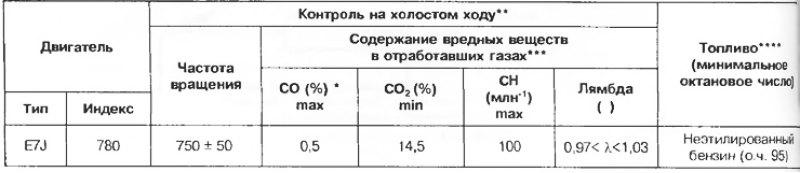

Таблица 3.6
* При 2500 об/мин содержание CO не должен превышать 0,3%.
** При температуре охлаждающей жидкости выше 80°С после устойчивой работы двигателя с частотой вращения 2500 об/мин в течение примерно 30 секунд. Проверку проводить после перехода на холостой ход.
*** См. нормативные значения в спецификациях для данной страны.
**** Допустимо применение неэтилированного бензина о.ч. 91.

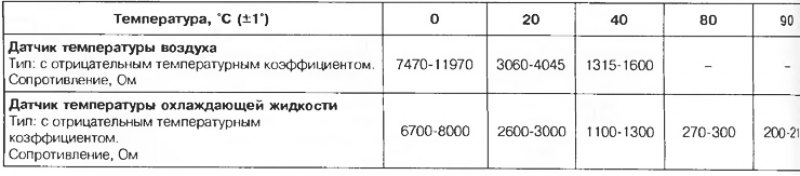

Таблица 3.7
Элементы системы впрыска

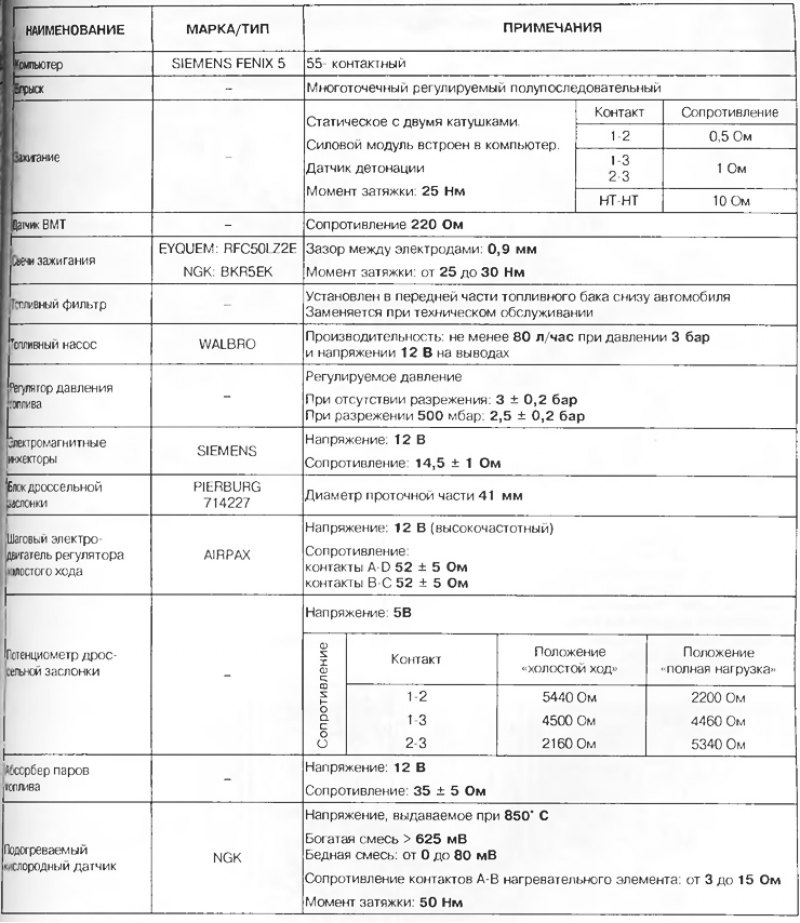

Таблица 3.8
Особенности системы впрыска:
- 55-контактный компьютер SIEMENS FENIX 5;
- многоточечный впрыск, функционирующий в полупоследовательном режиме. Попарное управление инжекторами (сначала инжекторы цилиндров 1 и 4, а затем инжекторы цилиндров 2 и 3):
- статическая система зажигания с двумя катушками;
- электромагнитный клапан опорожнения абсорбера, управляемый по закону циклического открытия;
- конфигурирование компьютера в зависимости от типа коробки передач (механическая или автоматическая);
- коррекция режима холостого хода в зависимости от: наличия кондиционера; сигналов реле давления усилителя рулевого управления; напряжения аккумуляторной батареи;
- сигнальная лампа системы впрыска в щитке приборов;
- максимальные обороты двигателя: на 1-й, 2-й, 3-й передачах — 6200 об/мин; на 4-й, 5-й передачах — 6000 об/мин.
Внимание! Использование противоугонной системы второго поколения требует особой методики замены компьютера впрыска.
Расположение элементов системы впрыска

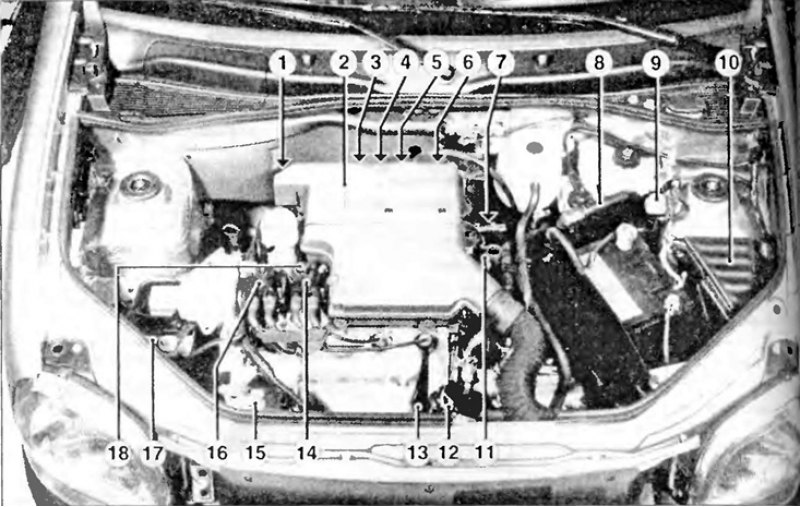

Рис. 3.92. Расположение элементов системы впрыска в подкапотном пространстве: 1 - Электромагнитный клапан рекуперации паров топлива; 2 - Воздушный фильтр; 3 - Датчик детонации; 4 - Датчик абсолютного давления; 5 - Шаговый электродвигатель регулятора холостого хода; 6 - Потенциометр положения дроссельной заслонки; 7 - Датчик температуры воздуха; 8 - Компьютер впрыска; 9 - Инерционный выключатель; 10 - Реле топливного насоса; 11 - Датчик ВМТ; 12 - Датчик температуры охлаждающей жидкости; 13 - Кислородный датчик; 14 - Катушка зажигания цилиндров 2-3; 15 - Реле давления усилителя рулевого управления; 16 - Катушка зажигания цилиндров 1-4; 17 - Абсорбер топливных паров, 18 - Конденсатор фильтра помехоподавления.

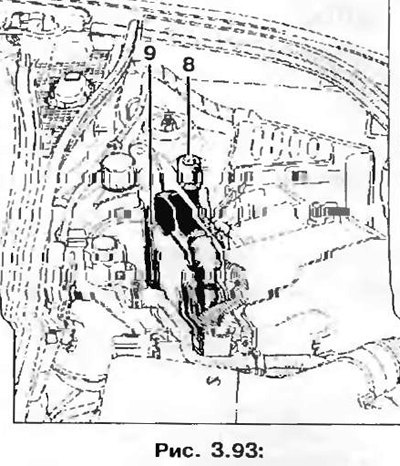

8 - Компьютер впрыска; 9 - Инерционный выключатель.

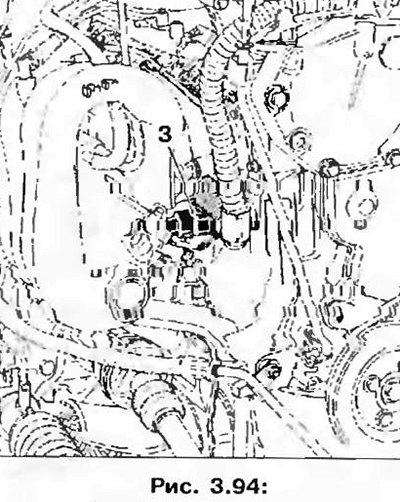

3 - Датчик детонации (момент затяжки: 25 Нм).

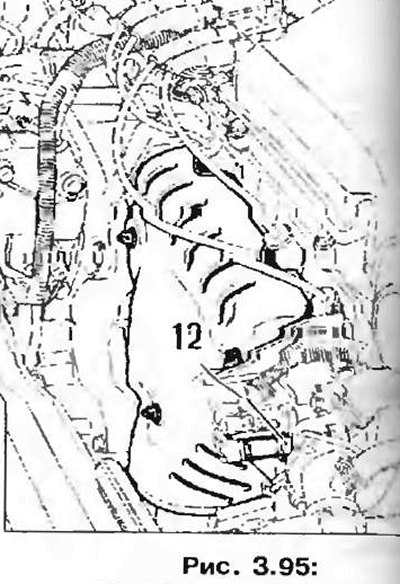

12 - Датчик температуры охлаждающей жидкости.

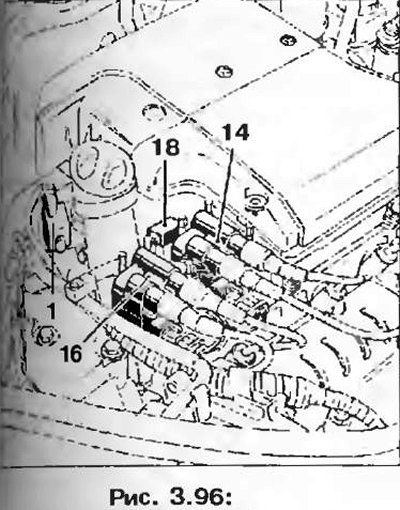

1 - Электромагнитный клапан системы рекуперации паров топлива; 14 - Катушка зажигания цилиндров 2-3; 16 - Катушка зажигания цилиндров 1-4: 18 - Конденсатор фильтра помехоподавления.

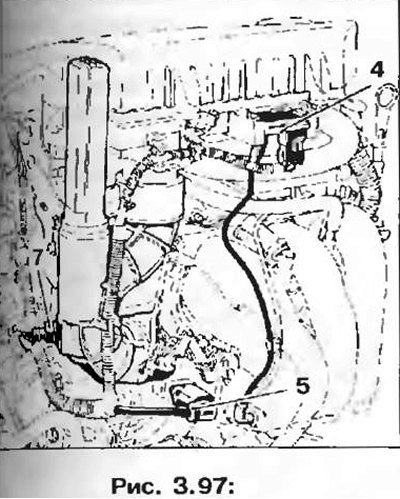

4 - Датчик абсолютного давления; 5 - Шаговый двигатель регулятора холостого хода; 7 - Датчик температуры воздуха.

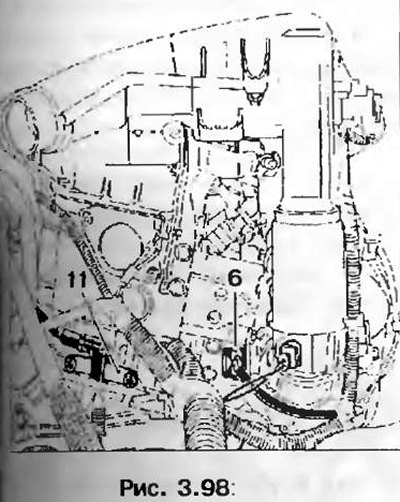

6 - Потенциометр положения дроссельной заслонки; 11 - Датчик ВМТ.

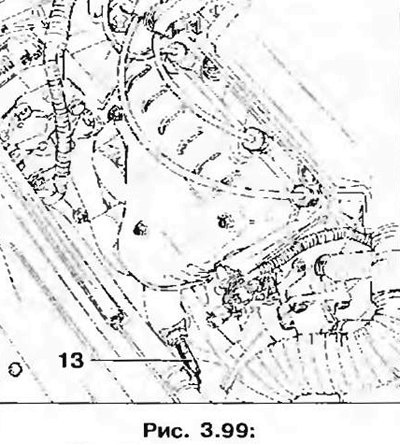

13 - Кислородный датчик (момент затяжки: 45 Нм).

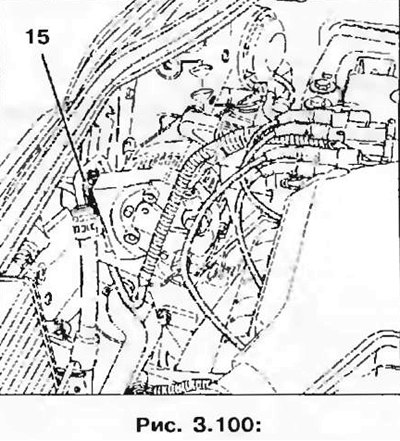

15 - Реле давления усилителя рулевого управления.

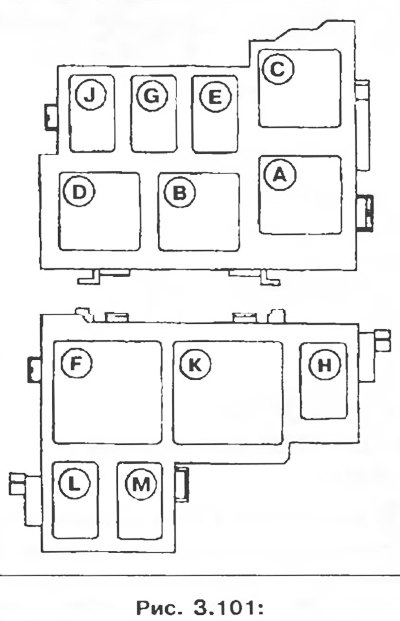

К - Реле группы электровентиляторов (опция с кондиционером); L - Реле топливного насоса; М - Реле группы электровентиляторов (опция без кондиционера) или малой скорости вращения электровентиляторов (опция с кондиционером).
