Размеры Н1 и Н4 измеряются по оси колеса. Размер Н2 измеряется между нижней поверхностью подмоторной рамы (прямо под осью колеса) и землей.

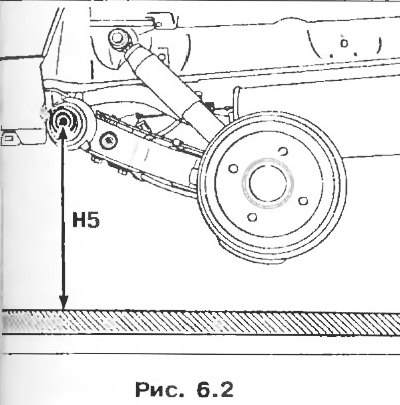

Размер Н5 измеряется по оси сайлентблока.
 |
 |

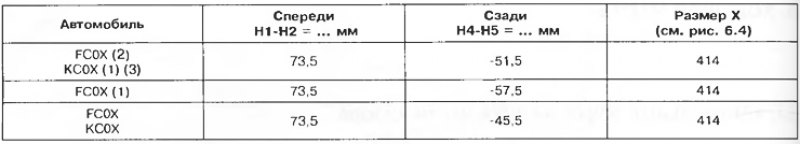

Положение контрольных точек нижней части кузова
- 1 - Увеличенная полезная нагрузка.
- 2 - Стандартная полезная нагрузка.
- 3 - Для автомобилей, оснащенных двигателями E7J и F8Q.
«Минус» перед значением указывает на то, что пол расположен выше, чем ось колеса по отношению к земле.
Допуски: ±7,5 мм.

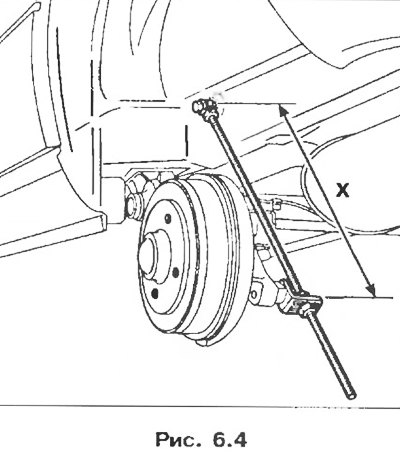

Разница между правой и левой стороной одной оси автомобиля не должна превышать 5 мм, при этом водительская сторона должна всегда находиться выше. После проведения работ по изменению положения контрольных точек нижней части кузова следует также провести регулировку ограничителя тормозных сил и фар.
Передняя подвеска

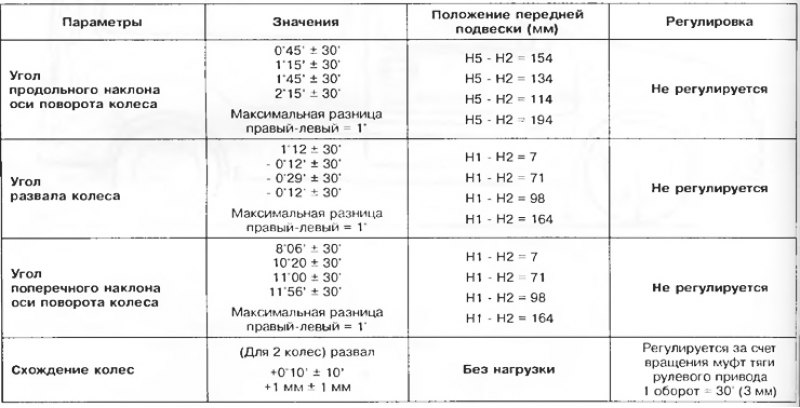

Технические данные (стандартная полезная нагрузка)
Технические данные (увеличенная полезная нагрузка)
