Слейте хладагент из холодильного контура с помощью заправочной станции.
Отключите аккумуляторную батарею.
Снимите:
- верхнюю крышку двигателя;
- передние колеса;
- переднюю часть переднего подкрылка;
- передний бампер;
- фары;
- кронштейны переднего бампера;
- звуковой сигнал;
- переднюю противоударную поперечину;
- замок капота.
Внимание. Для предотвращения преждевременного разрыва ремня привода вспомогательного оборудования старайтесь не повредить (удар, воздействие приспособлением и т.п.) пластмассовый шкив компрессора.
Снимите ремень привода вспомогательного оборудования.

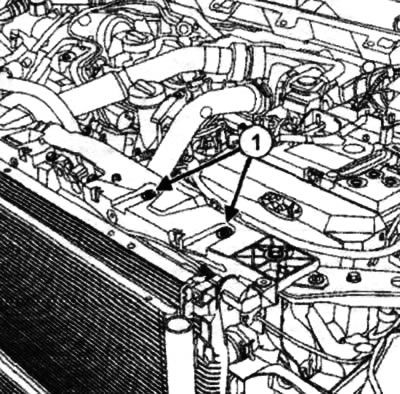

Отверните болты крепления (1) желоба жгута проводов двигателя.
Снимите:

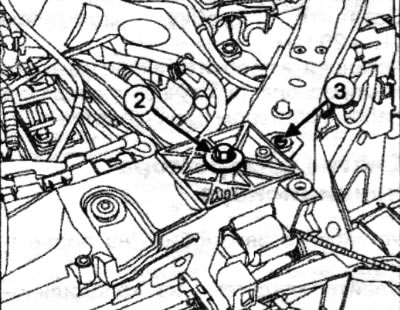

- нижние болты (2) крепления передней панели кузова;
- держатели передней панели кузова (3).

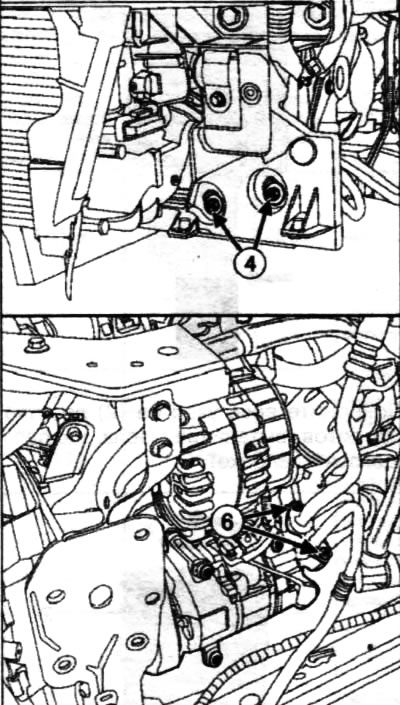

Снимите нижние болты (4) крепления передней панели кузова.
Немного наклоните переднюю панель кузова в сторону передней части автомобиля.
Отверните болты крепления (6) кронштейнов соединительных трубопроводов на компрессоре.
Внимание. Во избежание утечки хладагента не повредите (не деформируйте, не перегибайте и т.п.) трубопровод.
Отсоедините соединительные трубопроводы от компрессора.
Отведите в сторону соединительные трубопроводы компрессора.
Установите заглушки на отверстия соединительных трубопроводов и компрессора.

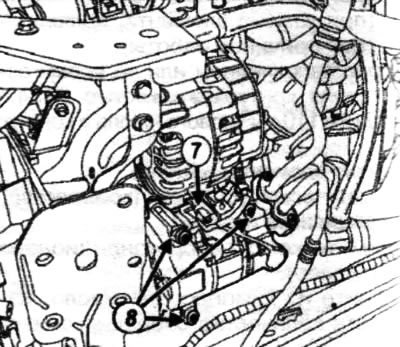

Разъедините разъем (7) компрессора. Отверните болты крепления (8) от компрессора.
Отведите в сторону жгут проводов. Снимите компрессор.
Внимание. Для предупреждения утечек убедитесь в хорошем состоянии проклад ки и поверхности трубопроводе. Прокладка и поверхность должна быть чистыми и не иметь царапин.
Установите детали в обратном порядке.
