Выключите зажигание.

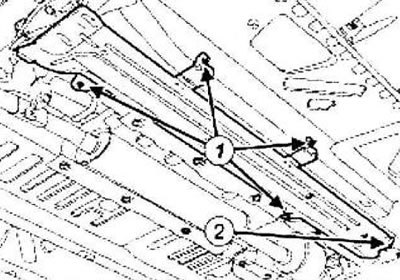

Снимите:
- гайки (1) и болт крепления (2) со щитка защиты топливопровода,
- защиту топливопровода.

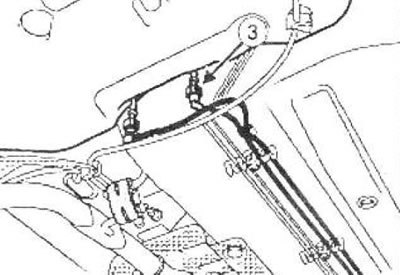

Отсоедините штуцер (3) подводящего топливопровода.

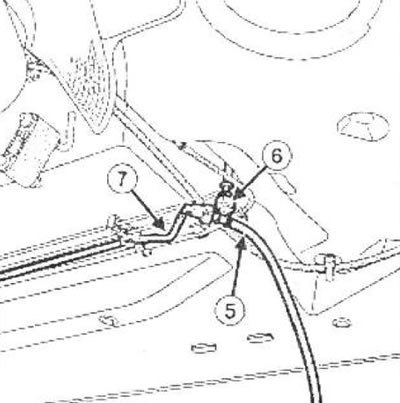

Присоедините:
- тройник (Mot. 1311-08) (6) топливопроводов на выходе топливного бака,
- трубопровод (5) из состава проверочного комплекта к тройнику (6),
- подводящий топливопровод (7) с тройником (6).
Оригинал можно просмотреть на сайте: Autoinstruction

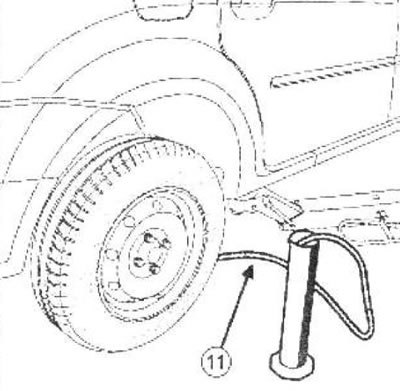

Поместите трубопровод (11) в мерную емкость, размеченную до 2000 мл.
Снимите крышку блока защиты и коммутации.

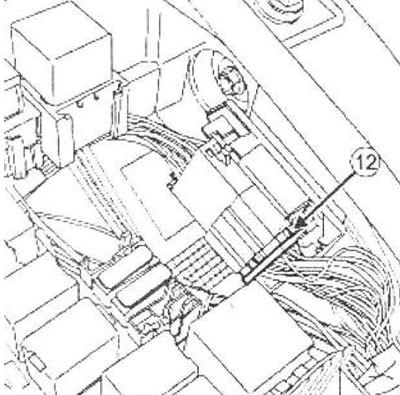

Разъедините разъем (12) электропроводки между двигателем и салоном.
Приведите в действие топливный насос, соединив вывод (13) разъема с «+» аккумуляторной батареи.
Засеките время наполнения мензурки.
Примечание: Минимальная производительность топливного насоса 60 литров в час.
Снимите наконечник (13) плюсового вывода аккумуляторной батареи.
Установите крышку блока защиты и коммутации.
Отсоедините:
- трубопровод с манометром из состава проверочного комплекта от тройника,
- тройник (Mot. 1311-08) топливопроводов на выходе топливного бака.
Присоедините штуцер подводящего топливопровода к отводящему топливопроводу.
Установите защиту топливопровода.
Затяните требуемым моментом:
- гайки защиты топливопровода (7 Нм),
- болты защиты топливопровода (7 Нм).
