Снятие
Отключите аккумуляторную батарею.
Откиньте подушку заднего сиденья.
При помощи приспособления (Car. 1363) снимите заглушку с крышки люка доступа.
Примечание: Примите меры по предупреждению вытекания топлива, находящегося в трубопроводах подвода и слива топлива.

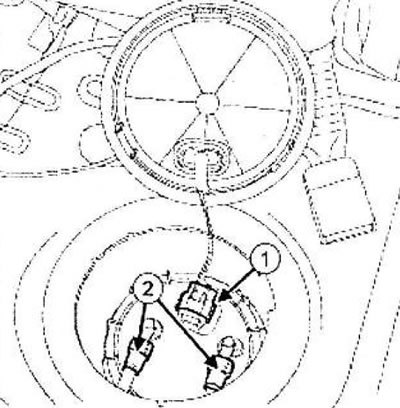

Модели с двигателем К9К
Отсоедините:
- колодку проводов (1),
- штуцеры (2).

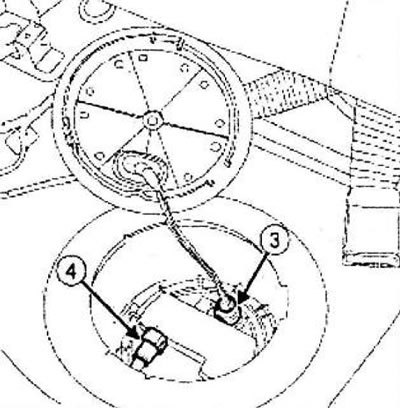

Модели с двигателем К4М
Отсоедините:
- колодку проводов (3),
- штуцер (4).
Все модели

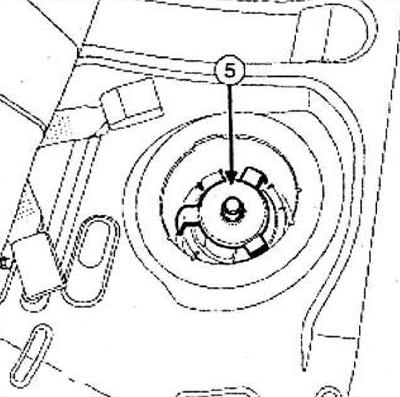

Отверните гайку крепления датчика уровня топлива с помощью приспособления (Mot. 1397) (5).
Слейте топливо из модуля датчика уровня топлива.
Снимите:
- датчик уровня топлива, стараясь не повредить поплавок,
- уплотнительную прокладку модуля датчика уровня топлива.
Внимание! Чтобы исключить деформацию бака, сразу же наверните гайку крепления датчика уровня топлива на колодец топливного бака.
Установка
Детали, подлежащие обязательной замене:
- Гайка датчика уровня топлива,
- Прокладка датчика уровня топлива.
Модели с двигателем К4М

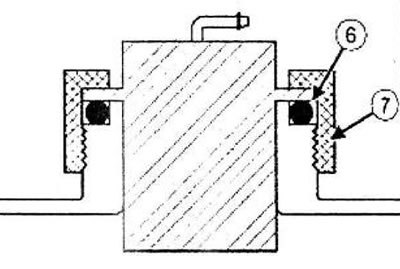

Установите:
- новую прокладку (6), правильно расположив ее в канавке,
- датчик уровня топлива на топливном баке.
Скоба на датчике уровня топлива и выступе бака обеспечивает правильную установку в топливном баке; отметка (8) на датчике уровня топлива должна находиться напротив отметки топливного бака (10).
Все модели
Нажимая рукой на модуль датчика уровня топлива (чтобы предотвратить выпадание уплотнительного кольца), наверните сначала вручную гайку на топливный бак.
Затем при помощи приспособления (Mot. 1397) затяните гайку крепления датчика уровня топлива до отметки на топливном баке.
Модели с двигателем К4М
Приспособлением (Mot. 1397) затяните гайку (7), пока отметка (9) на гайке не будет расположена напротив отметки (10) на топливном баке.
Установка производится в порядке, обратном снятию.
