| Моменты затяжки | |
| Болты крепления блока рециркуляции отработавших газов | 21 Нм |
| Болты крепления подъемной проушины со стороны привода ГРМ и металлического подводящего воздухопровода | 10 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- верхнюю крышку двигателя,
- корпус воздушного фильтра,
- защиту поддона картера двигателя,
- каталитический нейтрализатор.

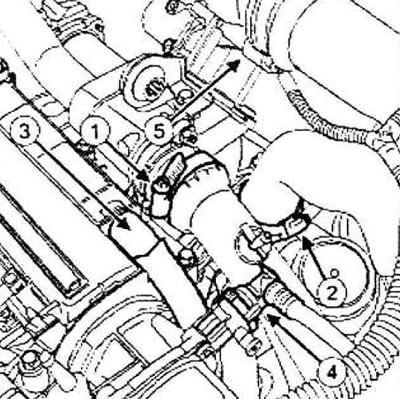

Снимите:
- хомут (1) на воздухопроводе между воздушным охладителем и блоком рециркуляции ОГ,
- хомут (2) на воздухопроводе между воздушным охладителем и турбокомпрессором.
Отсоедините:
- хомут на воздухопроводе между воздушным охладителем и блоком рециркуляции ОГ,
- воздухопроводе между воздушным охладителем и турбокомпрессором,
- шланг (3) вентиляции картера,
- обратный клапан (4) от вакуумного насоса,
- колодку проводов (5) от электромагнитного клапана рециркуляции ОГ.
Установите приспособления (Ms. 583) или зажимы на подводящий и отводящий жидкостные шланги охладителя отработавших газов.
Внимание! Примите меры, чтобы вытекающая тормозная жидкость не попала на окружающие детали.

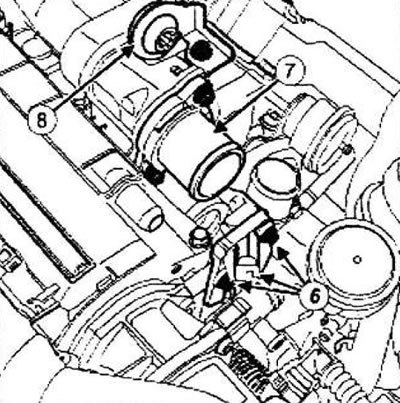

Снимите:
- болты (6) на крышке жидкостной камеры,
- крышку жидкостной камеры, прокладки крышки жидкостной камеры.

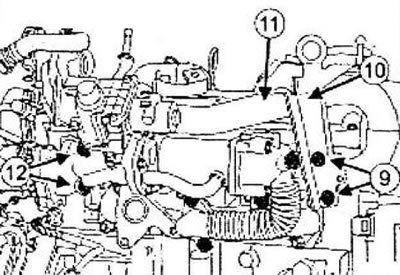

Снимите:
- болты (9) крепления подъемной проушины со стороны ГРМ, подъемную проушину со стороны привода ГРМ (10),
- металлический трубопровод (11) забора воздуха,
- прокладки металлического трубопровода впуска воздуха,
- трубопровод рециркуляции ОГ,
- болты крепления (12) кронштейна блока рециркуляции ОГ,
- блок рециркуляции отработавших газов.
Снимите на верстаке:
- воздушный патрубок (7),
- установочную втулку (8) воздушного фильтра.
Установка
Установите на верстаке:
- воздушный патрубок (7),
- установочную втулку воздушного фильтра.
Обязательно замените:
- прокладки металлического трубопровода впуска воздуха,
- прокладки крышки жидкостной камеры,
- прокладку отводящего воздухопровода турбокомпрессора.
С помощью тампонов для матирования серого цвета очистите привалочные поверхности кронштейна охладителя ОГ со стороны коробки передач.
Внимание! Не скоблите привалочные поверхности алюминиевых деталей, так как любое повреждение привалочной поверхности может привести к утечкам топлива.
Очистите очистителем поверхностей:
- корпус прокладок крышки жидкостной камеры,
- привалочные поверхности кронштейна охладителя ОГ со стороны коробки передач,
- корпусы всех прокладок металлического трубопровода впуска воздуха,
- корпус прокладки отводящего воздухопровода турбокомпрессора,
- корпус металлического подводящего воздухопровода в головке блока цилиндров,
- корпус металлического подводящего воздухопровода в кронштейне охладителя отработавших газов со стороны коробки передач.
Внимание! Для обеспечения герметизации привалочные поверхности должны быть чистыми, сухими и без следов масла (не касайтесь их пальцами).
Установка производится в порядке, обратном снятию.
Затяните требуемым моментом:
- болты крепления блока рециркуляции отработавших газов (21 Нм),
- болты крепления подъемной проушины со стороны привода ГРМ и металлического подводящего воздухопровода (10 Нм).
Источник статьи размещён на портале www.AutoInstruction.ru
Заполните жидкостью систему охлаждения и удалите из нее воздух.
