Примечание: Электромагнитный клапан рециркуляции отработавших газов запрессован в блок рециркуляции отработавших газов.
Снятие
Снимите корпус воздушного фильтра.

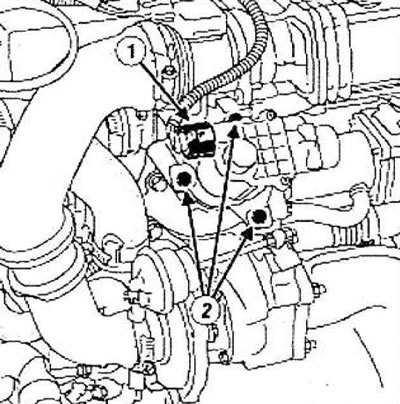

Разъедините разъем (1) электромагнитного клапана рециркуляции ОГ.
Снимите:
- болты (2) крепления электромагнитного клапана рециркуляции ОГ,
- электромагнитного клапана рециркуляции отработавших газов,
- прокладку электромагнитного клапана рециркуляции отработавших газов.
Примечание: Используйте приспособлениедля отделения электромагнитных клапанов рециркуляции ОГ, заблокированных в кронштейнах охладителя ОГ со стороны коробки передач.
Снимите:
- болт кронштейна (3) с корпуса воздушного фильтра,
- лапку крепления корпуса воздушного фильтра.
Вставьте выступы (4) приспособления в отверстия кронштейна электромагнитного клапана рециркуляции ОГ.
Разблокируйте электромагнитный клапан рециркуляции ОГ, поворачивая его вокруг своей оси с помощью приспособления.
Установите:
- лапку крепления корпуса воздушного фильтра,
- болт в кронштейн воздушного фильтра.
Установка
Детали, подлежащие обязательной замене: прокладка электромагнитного клапана рециркуляции отработавших газов.
С помощью тампонов для матирования серого цвета очистите:
- привалочную поверхность электромагнитного клапана рециркуляции ОГ в случае повторного использования,
- привалочную поверхность кронштейна охладителя ОГ со стороны коробки передач.
Протрите очистителем поверхностей:
- привалочную поверхность электромагнитного клапана рециркуляции ОГ в случае повторного использования,
- привалочную поверхность кронштейна охладителя ОГ со стороны коробки передач.
Внимание! Для обеспечения герметизации приваленные поверхности должны быть чистыми, сухими и без следов масла (не касайтесь их пальцами).
Установите электромагнитный клапан рециркуляции отработавших газов с новой прокладкой.
Затяните указанным моментом болты крепления электромагнитного клапана рециркуляции отработавших газов (10 Нм).
Соедините разъем электромагнитного клапана рециркуляции отработавших газов.
Установите корпус воздушного фильтра.
