| Моменты затяжки | |
| Болты крепления охладителя ОГ | 12 Нм |
| Болты крепления жесткого трубопровода рециркуляции отработавших газов | 12 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- верхнюю крышку двигателя,
- болты крепления защиты поддона картера двигателя,
- защитный экран,
- каталитический нейтрализатор,
- трубопровод рециркуляции ОГ,
- блок рециркуляции отработавших газов.
Снимите на верстаке:

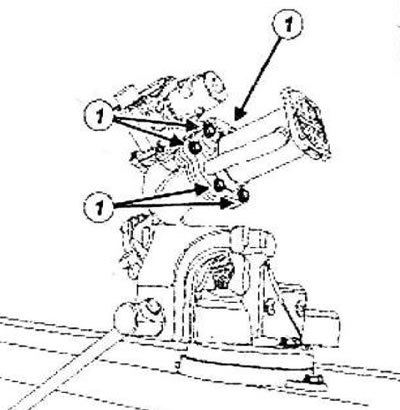

- болты (1) крепления охладителя ОГ с кронштейна охладителя ОГ со стороны коробки передач,
- охладитель ОГ с кронштейна охладителя ОГ со стороны коробки передач,
- прокладку охладителя О Г со стороны коробки передач.
Установка
Детали, подлежащие обязательной замене: прокладка охладителя отработавших газов.
Примечание: Соблюдайте осторожность, чтобы не повредить привалочные поверхности охладителя ОГ и не допустить утечки охлаждающей жидкости.
Внимание! Не скоблите привалочные поверхности алюминиевых деталей, так как любое повреждение привалочной поверхности может привести к утечкам топлива.
С помощью тампонов для матирования серого цвета очистите:
- привалочные поверхности охладителя ОГ в случае его повторного использования,
- привалочную поверхность кронштейна охладителя ОГ со стороны коробки передач,
- привалочную поверхность кронштейна охладителя ОГ со стороны привода ГРМ.
Протрите очистителем поверхностей:
- привалочные поверхности охладителя ОГ в случае его повторного использования,
- привалочную поверхность кронштейна охладителя ОГ со стороны коробки передач,
- привалочную поверхность кронштейна охладителя ОГ со стороны привода ГРМ.
Установите на верстаке:
- охладитель ОГ с новой прокладкой на кронштейн охладителя ОГ со стороны коробки передач,
- заверните, не затягивая, болты крепления охладителя ОГ к кронштейну охладителя ОГ со стороны коробки передач,
- новый жесткий трубопровод рециркуляции ОГ на блок рециркуляции ОГ,
- заверните, не затягивая болты крепления трубопровода рециркуляции отработавших газов на блоке рециркуляции отработавших газов.
Примечание: Охладитель отработавших газов должен иметь возможность перемещаться по отношению к кронштейну охладителя отработавших газов и к жесткому трубопроводу рециркуляции отработавших газов для обеспечения его правильной установки.
Установите блок рециркуляции отработавших газов с трубопроводом рециркуляции отработавших газов на головке блока цилиндров.
Затяните:
- болты крепления блока рециркуляции отработавших газов на головке блока цилиндров,
- болты крепления трубопровода рециркуляции ОГ на головке блока цилиндров,
- болты крепления охладителя ОГ на кронштейне блока рециркуляции отработавших газов,
- болты крепления жесткого трубопровода рециркуляции отработавших газов на блоке рециркуляции отработавших газов.
Снимите:
- болты крепления блока рециркуляции ОГ,
- болты крепления кронштейна жесткого трубопровода рециркуляции отработавших газов,
- блок рециркуляции отработавших газов с жестким трубопроводом рециркуляции отработавших газов.
На верстаке затяните требуемым моментом:
- болты крепления охладителя ОГ (12 Нм),
- болты крепления жесткого трубопровода рециркуляции отработавших газов (12 Нм).
Установка производится в порядке, обратном снятию.
Удалите воздух из системы охлаждения двигателя.
