Снятие
Снимите выключатель стоп-сигнала.
Снимите соединительную ось (1) между педалью тормоза и штоком вакуумного усилителя тормозов:
- разблокируйте ось в соответствии с (2),
- извлеките ось в соответствии с (3).

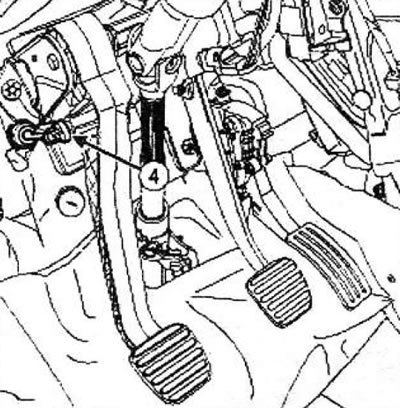

Отсоедините шаровую головку (4) штока главного цилиндра от педали сцепления.
Установите два держателя шумоизоляционного материала педального узла.
Снимите шумоизоляцию педального узла (если есть).
Слегка отогните шумоизоляционный материал.
Отсоедините рулевую колонку и рулевой механизм.
Снимите гайки крепления вилки педального узла (5).
Разрежьте шумоизоляционный материал, чтобы снять вилку педального узла при необходимости.
Снимите вилку педального узла.
В случае замены снимите педаль тормоза.
Установка
Обязательной замене подлежит детали, подлежащие обязательной замене: Соединительная ось между педалью тормоза и штоком вакуумного усилителя тормозов.
Смажьте ось смазкой MOLYCOTE 33M.
В случае замены установите педаль тормоза.
Установите вилку педального узла.
Затяните требуемым моментом гайки крепления вилки педального узла (21 Нм).
Присоедините рулевую колонку и рулевой механизм.
Установите новую соединительная ось между педалью тормоза и штоком вакуумного усилителя тормозов (предварительно смазанные):
- вставьте ось в соответствии с (7),
- заблокируйте ось в соответствии с (8).
Установите:
- шумоизоляцию педального узла (если есть),
- выключатель стоп-сигнала.
Проверьте работоспособность сцепления.
