Снятие
Установите автомобиль на двухстоечный подъемник.
Отключите аккумуляторную батарею.
Снимите:
- главный тормозной цилиндр,

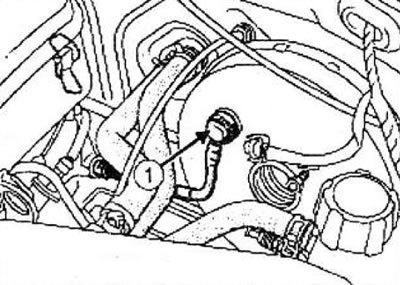

- обратный клапан (1) от вакуумного усилителя тормозов.

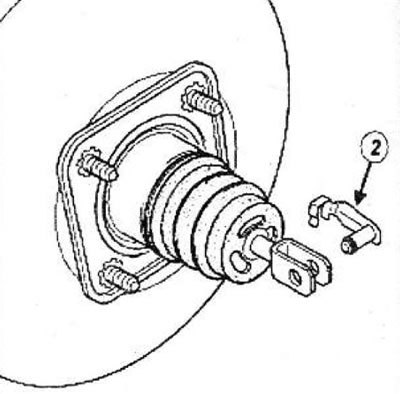

Снимите, действуя со стороны салона, ось (2), соединяющую толкатель вакуумного усилителя тормозов и педаль тормоза, откинув соединительную ось вверх.
 |
 |

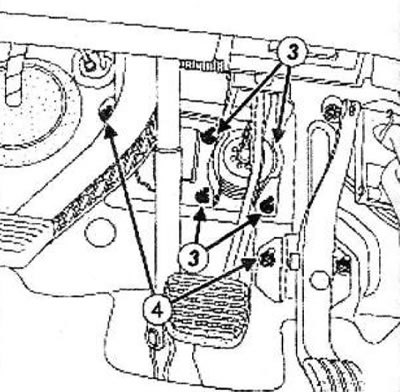

Отверните специальные гайки (4) крепления шумоизоляционной накладки из пеноматеримала.
Слегка отверните шумопоглощающий материал.
Снимите:
- гайки крепления (3) вакуумного усилителя тормозов со стороны салона (гайки крепления педального узла и усилителя тормозов),
- вакуумный усилитель тормозов.
Установка
Проверьте наличие прокладки (5) вакуумного усилителя тормозов и замените прокладку, если она повреждена.
Детали, подлежащие обязательной замене: соединительная ось между педалью тормоза и штоком вакуумного усилителя тормозов.
Перед установкой проверьте размер (Х1) = 145,8 ± 0,5 мм.
Установите вакуумный усилитель тормозов.
Затяните требуемым моментом гайки крепления вакуумного усилителя тормозов (21 Нм).
Ось между толкателем вакуумного усилителя тормозов и педалью тормоза устанавливается только движением справа налево и сверху вниз.
Установите:
- шумоизоляционную накладку из пеноматериала,
- специальные гайки крепления шумоизоляционной накладки из пеноматериала.
- обратный клапан с вакуумного усилителя тормозов,
- главный тормозной цилиндр.
Отрегулируйте выключатель стоп-сигнала.
Подключите аккумуляторную батарею.
