| Моменты затяжки | |
| Гайки крепления вакуумного усилителя тормозов | 21 Нм |
| Штуцеры жестких тормозных трубопроводов на главном тормозном цилиндре | 14 Нм |
Снятие
Установите автомобиль на двухстоечный подъемник.
Снимите верхнюю крышку двигателя (если она есть).
Отключите аккумуляторную батарею.

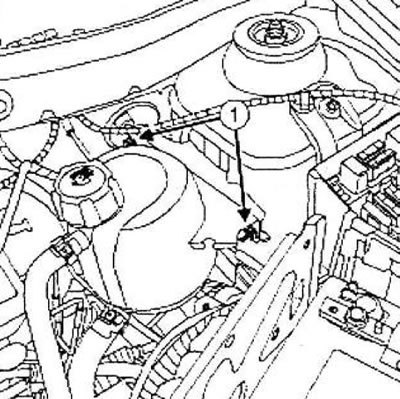

Отверните гайки крепления (1) расширительного бачка.
Отведите в сторону расширительный бачок, не сливая из него жидкость.
Модели без ABS

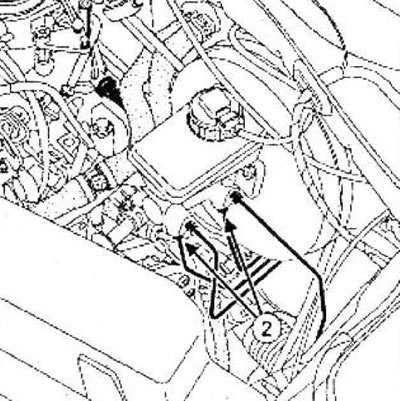

Снимите штуцеры жестких тормозных трубопроводов в точке (2) и отметьте их положение.
(Источник материала этот сайт Autoinstruction.ru)
Все модели

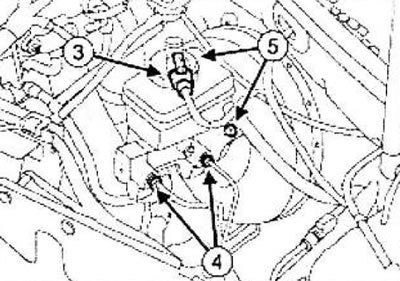

Разъедините разъем (3) датчика уровня тормозной жидкости.
Снимите пробку бачка гидропривода тормозов.
Удалите тормозную жидкость из бачка шприцем.
Для сбора тормозной жидкости установите емкость под главный тормозной цилиндр.
Отсоедините подводящий трубопровод главного цилиндра привода сцепления.
Снимите:
- бачок гидропривода тормозов,
- штуцеры жесткого тормозного трубопровода (4) от главного цилиндра и отметьте их положение,
- гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (5),
- главный тормозной цилиндр.
Установите заглушки на отверстия главного тормозного цилиндра и на тормозные трубопроводы.
Установка

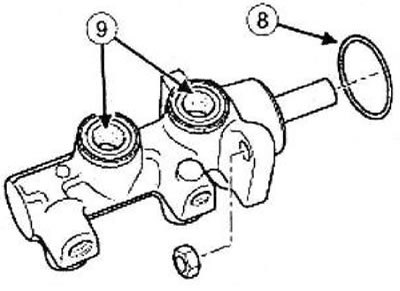

Детали, подлежащие обязательной замене:
- Прокладка главного тормозного цилиндра со стороны бачка гидропривода тормозов (9),
- Прокладка главного тормозного цилиндра со стороны вакуумного усилителя тормозов (8).
Примечание:
- В случае утечки рабочей жидкости из главного тормозного цилиндра вовнутрь вакуумного усилителя тормозов, обязательно замените узел главный тормозной цилиндр вакуумный усилитель тормозов.
- Вакуумный усилитель тормозов с резиновой диафрагмой, на которую попала тормозная жидкость, становится непригодным к дальнейшему использованию.
Удалите заглушки.

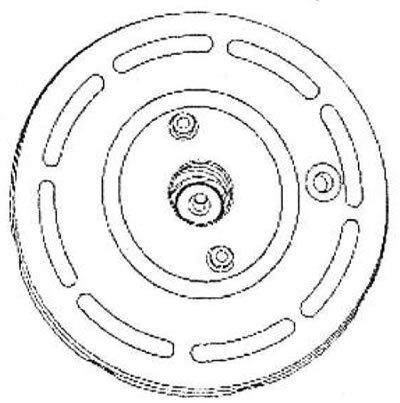

Выровняйте главный тормозной цилиндр относительно вакуумного усилителя тормозов так, чтобы толкатель усилителя вошел в гнездо в корпусе главного цилиндра.
Затяните требуемым моментом гайки крепления вакуумного усилителя тормозов (21 Нм).
Вверните штуцеры жестких тормозных трубопроводов.
Затяните требуемым моментом штуцеры жестких тормозных трубопроводов на главном тормозном цилиндре (14 Нм).
Правильно закрепите бачок гидропривода тормозов на главном тормозном цилиндре в точке (9).
Соедините разъем датчика уровня тормозной жидкости.
Установите расширительный бачок.
Подключите аккумуляторную батарею.
Установите верхнюю крышку двигателя (если она есть).
Выполните:
- заправку бачка тормозной жидкости,
- удаление воздуха из гидропривода тормозов,
- удаление воздуха из гидропривода сцепления.
