Снятие
Заблокируйте ЭБУ подушек безопасности.
Отключите аккумуляторную батарею.
Снимите:
- фронтальную подушку безопасности водителя,
- рулевое колесо,
- узел подрулевых переключателей,
- щиток приборов,
- отделение для мелких вещей,
- аудиосистема, приборную панель.
Установите:
- переключатель температуры в положение, соответствующее подаче максимально подогретого воздуха,
- переключатель распределения воздушных потоков в положение, соответствующее подаче воздуха к соплам вентиляции приборной панели,
- переключатель рециркуляции воздуха в положение рециркуляции.
Разъедините разъем панели управления климатической установкой.

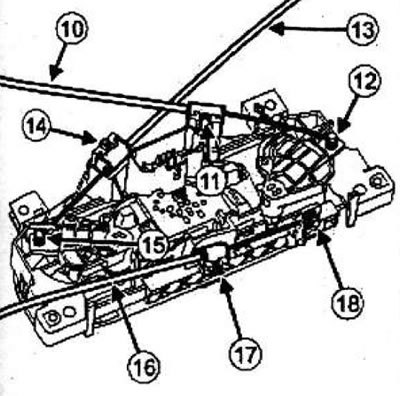

Трос привода заслонки смешения воздушных потоков (10), снимите:
- стопор оболочки троса, отжав лапку (11),
- трос с панели управления в зоне (12).
Трос привода заслонки распределения воздушных потоков (13), снимите:
- стопор оболочки троса, отжав лапку (14),
- трос с панели управления в зоне (15).
Трос привода заслонки рециркуляции воздуха (16), снимите:
- стопор оболочки троса, отжав лапку (17),
- трос с панели управления в зоне (18).
Установка
Установка производится в порядке, обратном снятию.
Проверьте, что тросы привода перемещаются на весь ход.
Разблокируйте ЭБУ подушек безопасности.
