| Моменты затяжки | |
| Верхние гайки крепления подкоса | 21 Нм |
| Нижние болты крепления подкоса | 21 Нм |
Снятие
Заблокируйте ЭБУ подушек безопасности.
Отключите аккумуляторную батарею.
Установите зажимы (Ms. 583) в зоне (1).

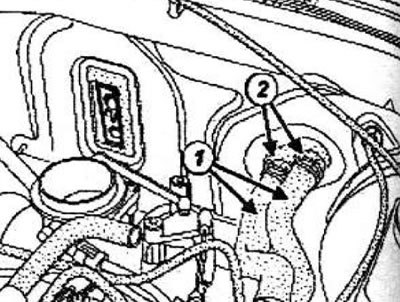

Снимите хомуты с шлангов (2) отопителя.
Отсоедините шланги отопителя.
Снимите:
- фронтальную подушку безопасности водителя,
- рулевое колесо,
- узел подрулевых переключателей,
- щиток приборов,
- отделение для мелких вещей,
- аудиосистему,
- приборную панель.

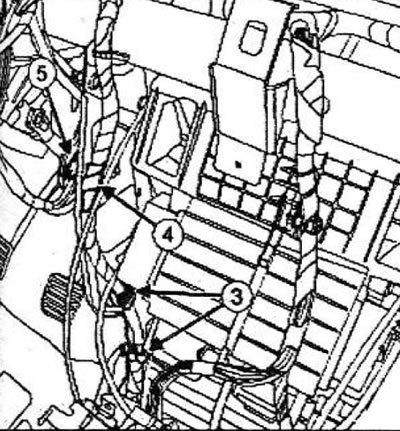

Отсоедините жгут проводов от держателя в точке (3).
Отсоедините:
- жгут проводов в точке (4),
- разъем (5) замка зажигания от кронштейна.
Снимите:
- винт (6) крепления платы реле нагревательных элементов отопления салона,
- плату реле нагревательных элементов отопления салона.

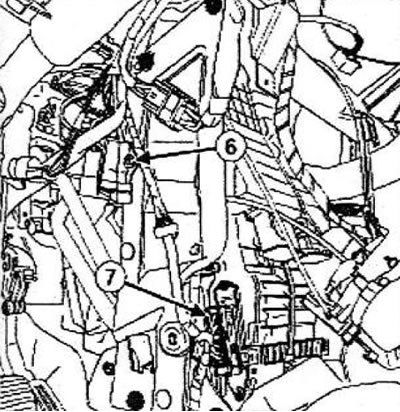

Разъедините разъем проводов (7) нагревательного элемента отопления салона.
Частично поднимите напольный коврик для получения доступа к болтам крепления подкоса.
Перед снятием отметьте положение подкоса на кузове.

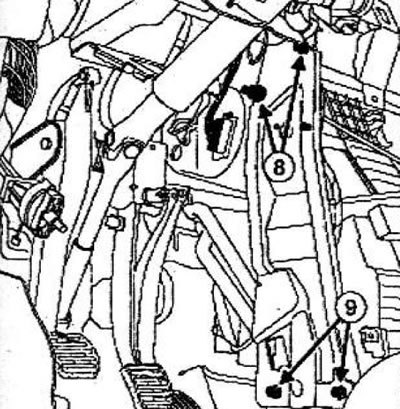

Снимите:
- обе верхних гайки {8) крепления подкоса,
- оба нижних болта (9) крепления подкоса,
- гидроцилиндр.
Подставьте емкость для сбора охлаждающей жидкости.

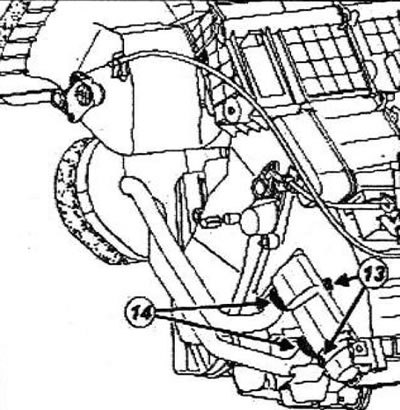

Снимите:
- два болта (13) крепления радиатора отопителя,
- хомуты трубопроводов радиатора отопителя (14) с помощью отвертки.
Оригинал выложен на портале Autoinstruction.ru
Снимите радиатор отопителя.
Установка
Всегда заменяйте уплотнительные прокладки между трубопроводами и радиатором отопителя.
Внимание! Чтобы исключить возможность утечки, перед установкой новых прокладок проверьте состояние привалочной поверхности трубопроводов. Поверхность должна быть чистой и без царапин.
Установите радиатор отопителя.
Установите:
- радиатор отопителя,
- болты крепления радиатора отопителя.
Присоедините трубопроводы к радиатору отопителя.
Установите хомуты на трубопровода радиатора отопителя.
Установите:
- подкос,
- оба болта нижнего крепления подкоса, соблюдая положение подкоса, отмеченное при снятии,
- обе верхних гайки крепления подкоса.
Затяните требуемым моментом:
- верхние гайки крепления подкоса (21 Нм),
- нижние болты крепления подкоса (21 Нм).
Уложите коврик пола.
Примечание: Убедитесь, что коврик размещен под упором педали акселератора.
Соедините разъем нагревательного элемента отопления салона.
Установите:
- плату реле нагревательных элементов отопления салона,
- винт крепления платы реле нагревательных элементов отопления салона.
Защелкните:
- разъем замка зажигания на кронштейне,
- жгут проводов на подкосе.
Закрепите жгут проводов в фиксаторах на подкосе.
Установите:
- приборную панель,
- аудиосистему,
- отделение для мелких вещей,
- щиток приборов,
- узел подрулевых переключателей,
- рулевое колесо,
- фронтальную подушку безопасности водителя.
Установите шланги отопителя.
Установите хомуты крепления трубопроводов радиатора отопителя.
Снимите зажимы со шлангов (Ms. 583).
Подключите аккумуляторную батарею.
Заправьте жидкостью систему охлаждения двигателя.
Удалите воздух из системы охлаждения двигателя.
Проверьте систему охлаждения двигателя.
Разблокируйте ЭБУ подушек безопасности.
