Внешние световые приборы Renault 19
«X53»
Главная
Рено
Рено 19
1988-1996
Электрооборудование
Электрические схемы
0

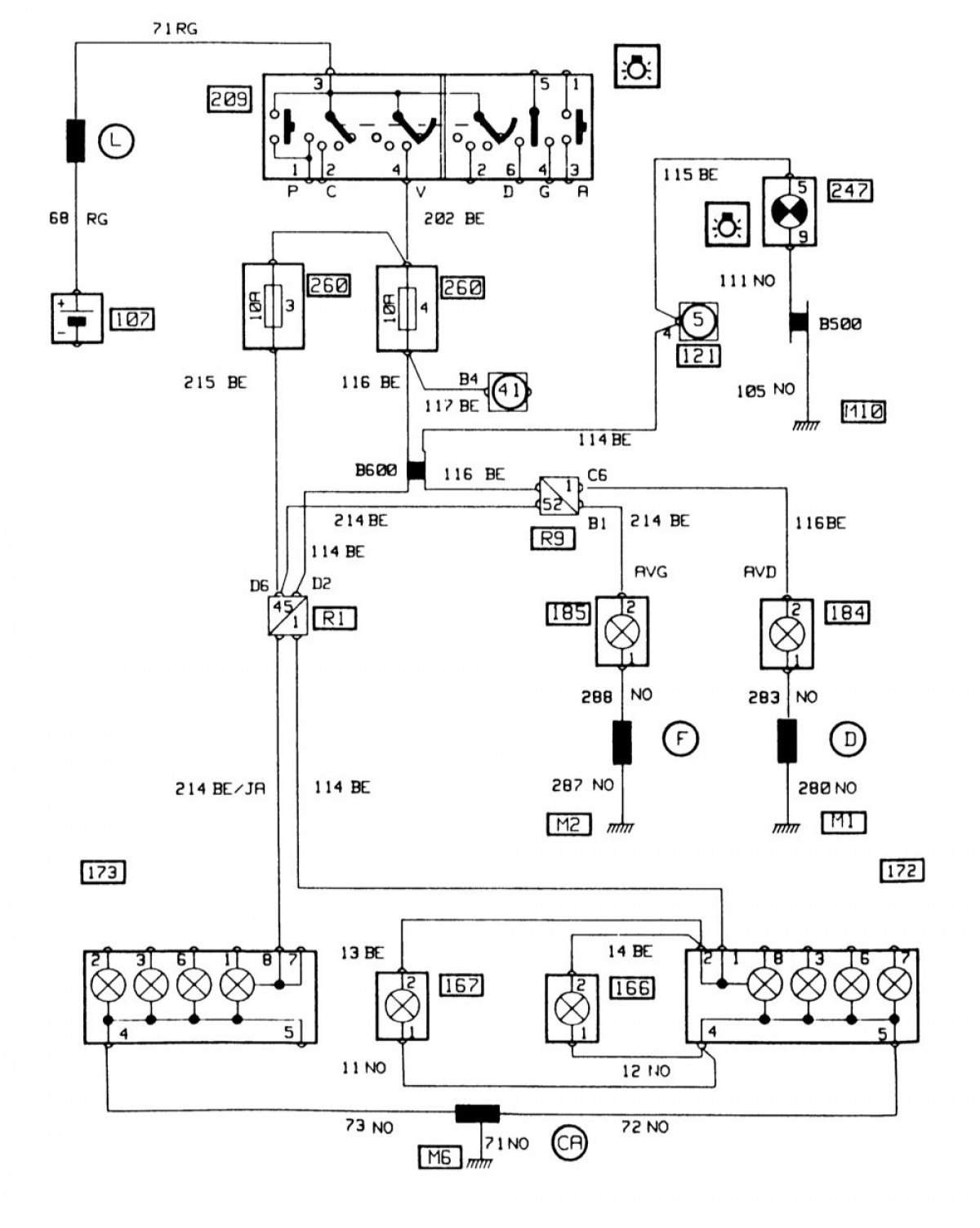

Ближний свет
Открыть большую картинку в новой вкладке »
Дальний свет
Открыть большую картинку в новой вкладке »

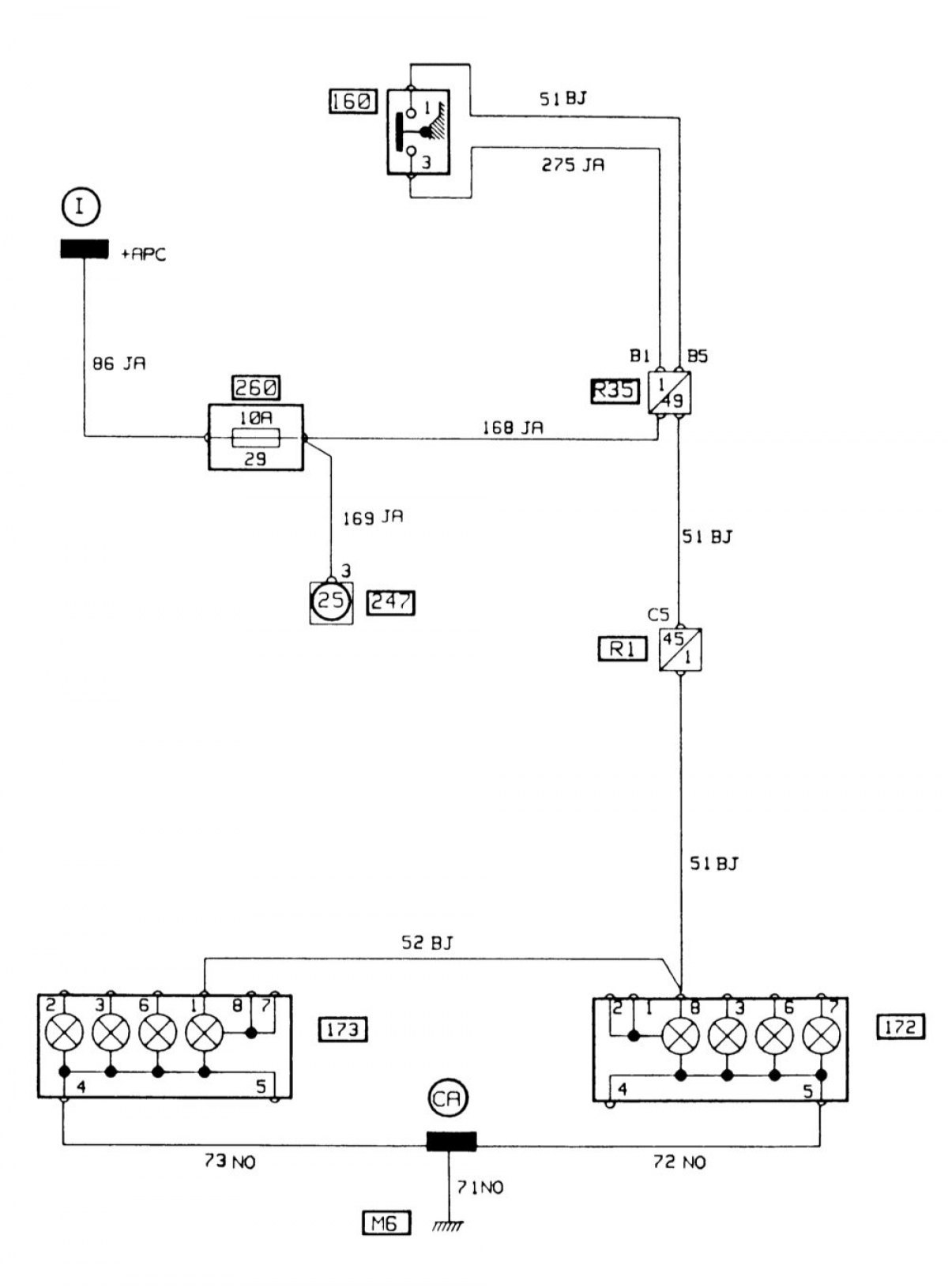

Противотуманный свет
Открыть большую картинку в новой вкладке »
Габариты
Открыть большую картинку в новой вкладке »
Стоп-сигналы
Открыть большую картинку в новой вкладке »
Сигналы поворота и аварийный сигнал
Открыть большую картинку в новой вкладке »
Перечень обозначений на схемах бортового электрооборудования находится
