Топливная форсунка
Снятие и установка

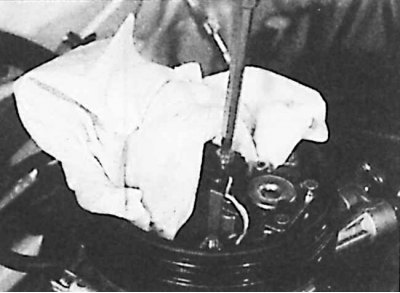

1. Снять датчик температуры воздуха.

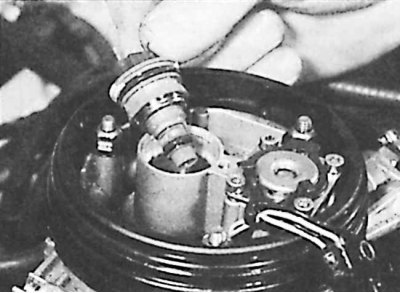

2. Отвинтите накидную гайку топливной форсунки.
3. Снять топливную форсунку и нижнее кольцевое уплотнение.

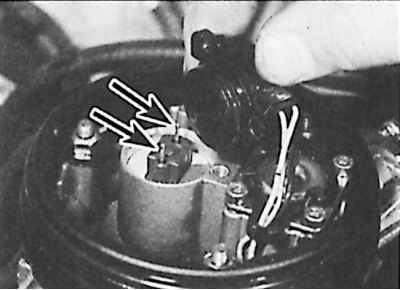

4. При установке форсунки необходимо чтобы уплотнение круглого сечения и головка форсунки были в хорошем состоянии. При правильной установке головки форсунки штифты форсунки (указаны стрелками) присоединятся к зажимам головки, что отмечено "+" и "-" для идентификации.
Топливный регулятор давления
Снятие
1. Снять давление в топливной системе.
2. Снять провод массы с аккумулятора.
3. Снять крышку воздушного фильтра.
4. Снять пружину и диафрагму, отмечая их ориентацию.

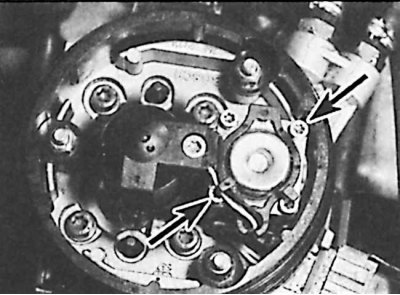

5. Снять кожух регулятора, предварительно отметив его расположение (винты крепления регулятора давления указаны стрелками).
Двигатель управления режимом холостого хода
Снятие
1. Снять провод массы с аккумулятора.
2. Снять скобу и отключить разъем с двигателя.

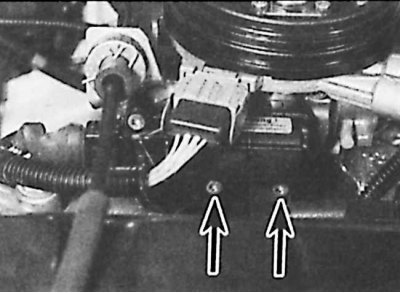

3. Отвинтить винты (указаны стрелками) и снять двигатель управления режимом холостого хода.
Потенциометр положения дроссельной заслонки
Потенциометр положения дроссельной заслонки является неразборным узлом и при выходе из строя подлежит замене.
Датчик температуры поступающего воздуха
Датчик температуры поступающего воздуха, неотъемлемая часть головки инжектора.
Снятие
1. Снять провод массы с аккумулятора.
2. Снять воздушный фильтр.

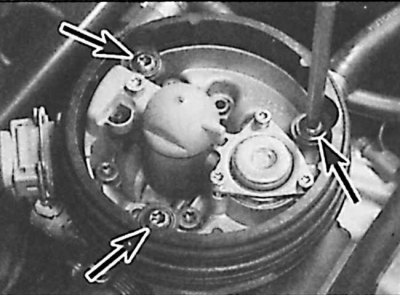

3. Отвинтить три винта (указаны стрелками) крепления пластикового кольца.

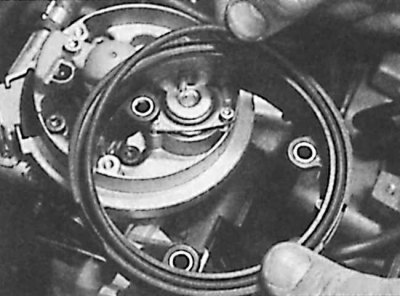

4. Снять кольцевое уплотнение с пластикового кольца.
5. Отжать скобу и снять разъем с инжектора.

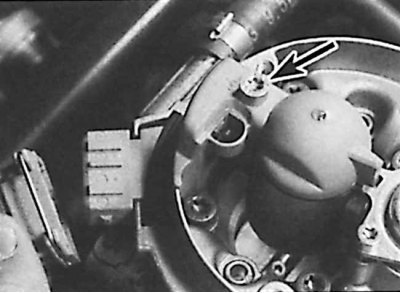

6. Отвинтить болт крепления головки инжектора (указан стрелкой) и снять ее вместе с уплотняющим кольцом.
Электронное контрольное устройство (ecu)
ECU расположено в пластиковой коробке, которая установлена сзади аккумулятора.
Снятие
1. Отключить аккумулятор.
2. Снять кожух с коробки, затем отжать скобу и отключить разъем.
3. Отвинтить гайку и снять реле с задней части ECU коробки.
4. Отвинтить винты и снять ECU коробку с аккумуляторной площадки.
Реле системы впрыска топлива
Реле установлено сзади ECU пластиковой коробки, которая расположена непосредственно позади аккумулятора.
Материал опубликован ранее на: www.AutoInstruction.ru
Датчик положения коленчатого вала
Датчик коленчатого вала расположен на лицевой стороне картера коробки передач.
Снятие
1. Отключить провод массы с аккумулятора.
2. Проследить электропроводку от датчика до соединителя электропроводки, и отключить его от главного жгута.
3. Отвинтить болт крепления и с помощью рычага извлечь датчик из резинового уплотняющего кольца.
Датчик скорости
Датчик скорости автомобиля – неотъемлемая часть привода спидометра.
