| Аккумулятор | 12 В, 200 A |
Генератор
Трехфазный генератор имеет встроенный электронный регулятор.
Марка и тип:
- Bosch 0 120 489 29;
- Mitsubishi A 002 T 27 091;
- Paris-Rhone A 13 N 95.
Ремень генератора
| Марка и тип | Hutchinson 698 К4 или 970 К4 |
| Натяжение: | |
| – новый ремень | 600 Н |
| – во время проверки | 200 до 250 Н |
| – ремень, устанавливаемый повторно | от 400 до 450 Н |
Техническая характеристика генераторов
| Параметр | Bosch | Mitsubishi | Valeo |
| Мощность номинальная | 700 Вт | 750 Вт | 750 Вт |
| Ток (при напряжении 13,5 В) | 10 А при 1200 об/мин | 16 А при 1500 об/мин | 46 А при 3000 об/мин |
| 36 А при 2000 об/мин | 32 А при 2000 об/мин | 52 А при 8000 об/мин | |
| 40 А при 2350 об/мин | 47 А при 4000 об/мин | | |
| 55 А при 6000 об/мин | | | |
| Напряжение регулировки (при температуре 20°С) | | Теплый: 13,8 – 14,8 В, холодный: 14,2 – 14,8 В | 14,4 ± 0,5 В |
| Сопротивление обмотки ротора (при температуре 20°С) | 4,0 Ом | 4,0 Ом | 3,6 Ом |
| Сопротивление обмотки статора | 0,14 Ом |
Стартер
Марка и тип:
- Bosch 0 001 208 516;
- Ducellier 534 039 A;
- Paris-Rhone D 9E 48.
Техническая характеристика стартеров
| Параметр | Bosch 0 001 208 516 | Ducellier 534 039 A | Paris-Rhone D 9E 48 |
| Мощность номинальная, кВт | 0,85 | 0,64 | |
| Напряжение номинальное, В | 12 | 12 | 12 |
| Параметры при торможении: | |||
| напряжение – момент – ток (В – Н – А) | 7,5 – 11 – 280 до 370 | 8,8 | 7,3 – 13,1 – 470 |
| Параметры без нагрузки: | |||
| напряжение – момент – ток (В – Н – А) | 11,5 – 6000 – 55 | | 11,5 – 6000 – 55 |
| Момент при 1000 об/мин | | 5,4 Н для 215 А | |
| Максимальные параметры: | |||
| мощность – ток – напряжение (кВт – А – В) | | | 1,05 – 250 – 9,5 |
Лампочки
| Лампочки асимметричные ближнего и дальнего света | Н4 55/ 60 Вт |
| Габаритные лампочки передние и задние | 5 Вт |
| Указатели поворотов, фонари заднего хода, задние противотуманные и торможения | 21 Вт |
| Передние противотуманные фары | 55 Вт |
Предохранители
Предохранители находятся в коробке, расположенной под приборным щитком с левой стороны.
Дополнительные плавкие предохранители могут быть расположены в коробке на правой стороне моторного отсека, перед распоркой подвески, или в переднем левом углу моторного отсека.
Предохранители, расположенные в коробке в моторном отсеке:
- вентилятора системы охлаждения;
- АВС;
- топливного насоса;
- датчика кислорода;
- электронного контрольного устройства управления двигателем.

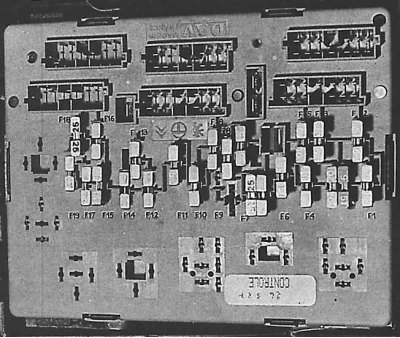

Размещение предохранителей

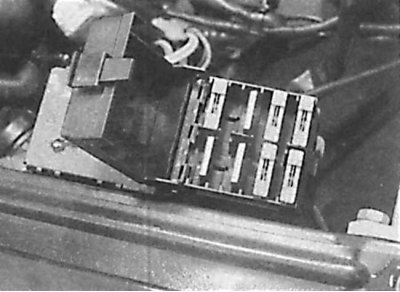

Местоположение коробки с плавкими предохранителями на правой стороне моторного отсека

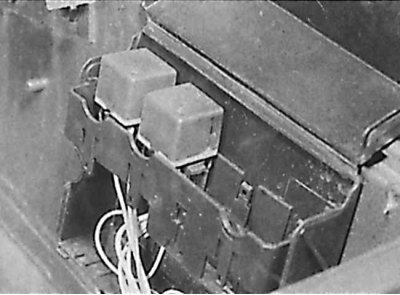

Реле в блоке реле моторного отсека (на моделях до 1992 года)

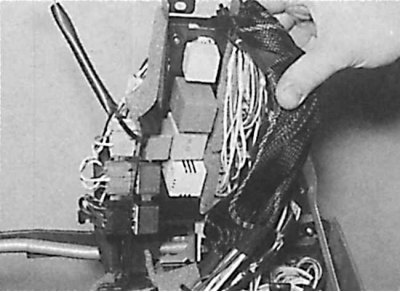

Расположение главного блока реле (модели с 1993 года)
Главный блок реле расположен за блоком с плавкими предохранителями в задней части панели.
Доступ к предохранителям

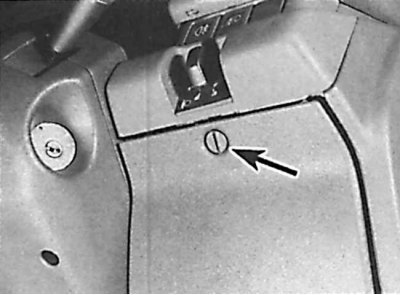

Для доступа к предохранителям отвинтить винт (указан стрелкой) крепления крышки.

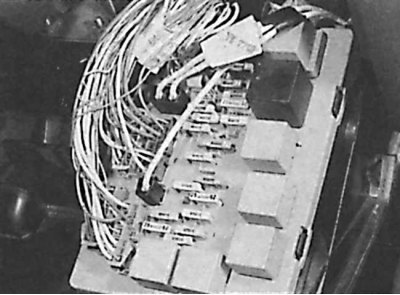

Извлечение блока предохранителей (ранние модели)
Посмотрите оригинал на портале [autoinstruction]

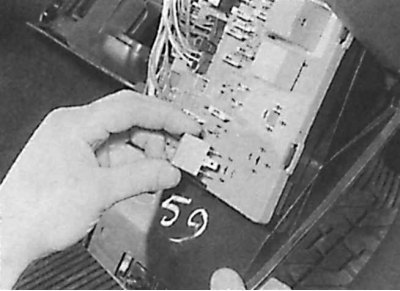

Снятие реле с главного блока с плавкими предохранителями (на моделях до 1992 года)

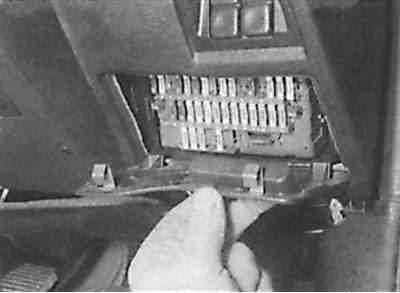

Снятие крышки блока с плавкими предохранителями (более поздние модели)

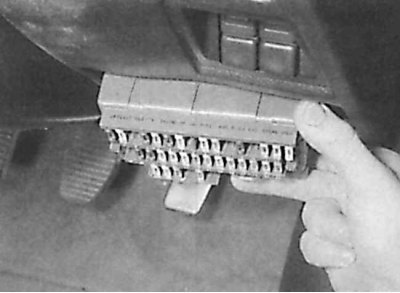

Извлечение блока предохранителей (модели с 1993)

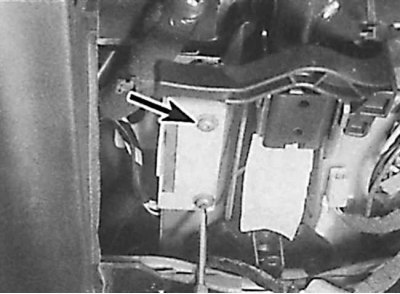

Отвинчивание винта крепления реле под рулевой колонкой (на моделях с 1993 года)
Винт указан стрелкой.

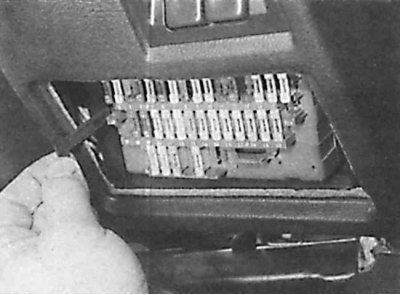

Отжатие скобы фиксации блока с предохранителями

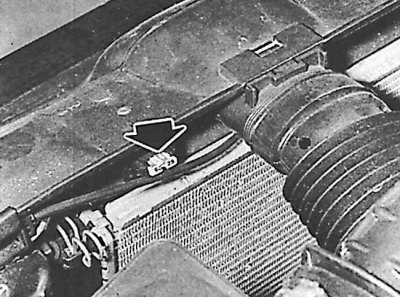

Предохранитель двигателя вентилятора радиатора
Предохранитель указан стрелкой.
Цвет предохранителя соответствует силе тока защищаемой цепи.
| Оранжевый | 5A |
| Красный | 10А |
| Голубой | 15A |
| Желтый | 20A |
| Белый | 25A |
| Зеленый | 30A |
Цепи, защищаемые предохранителями
Внимание! Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
| Предохраняемый контур | Ток (А) | Обозначение |
| Обогрев заднего стекла, обогрев зеркал | До 1989 года – 15, с 1989 года – 20 | 1 |
| Фонари габаритные задние левые | 5 | 2 |
| Фары противотуманные, управление передними противотуманными фарами | 5 | 3 |
| Фары габаритные передние, освещение номерного знака и приборного щитка, освещение часов и регулирование освещенности | 10 | 4 |
| Зажигание, временная задержка выключения освещения салона, контрольные лампы уровня масла и тормозной жидкости, ручного тормоза и тахометра, фонари заднего хода, предохранитель вентилятора | 10 | 5 |
| Дополнительные приспособления, стеклоочистители/ омыватели, фонари торможения, освещение салона | 15 | 6 |
| Аварийные огни | До 1989 года – 15, с 1989 года – 20 | 7 |
| Предохранитель питания стеклоподъемника, люка, часы, блокировка дверей, освещение салона и багажника, память радиоприемника | 20 | 8 |
| Радиоприемник, аккумулятор и принадлежности | 5 | 9 |
| Обогреватель заднего стекла, предохранитель подъема стекол и люка, регулировка зеркала, обогрев сидений, указатели поворотов, часы | 15 | 10 |
| Фонари габаритные задние правые | 5 | 11 |
| Антиблокировочная система тормозов | 10 | 12 |
| Электрические подъемники задних стекол | 20 | 13 |
| Электрические подъемники передних стекол, открытие люка | 25 | 14 |
| Электрический звуковой сигнал, прикуриватель | 15 | 15 |
| Воздушный звуковой сигнал, прикуриватель | 20 | 15 |
| Фара дополнительная левая | 5 | 16 |
| Фара дополнительная правая | 5 | 17 |
| Кондиционирование | 25 | 18 |
| Не использован | 5 | 19 |
