Снятие и установка цилиндра подвески (Peugeot 405)

  • Главная
  • Пежо
  • 400
  • 405 (1987-1997)
  • Ходовая часть
  • Задняя подвеска
  • Снятие и установка цилиндра подвеск…
0

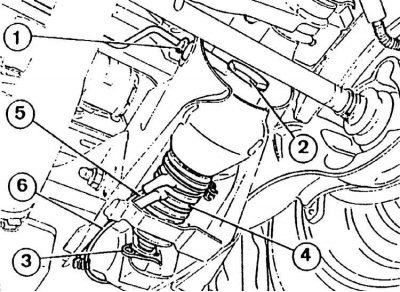

Установка цилиндра подвески



1 – соединение высокого давления, 2 – болт…

1 – соединение высокого давления, 2 – болт соединения, 3 – защелка оси поршня на рычаге подвески, 4 – кожух цилиндра, 5, 6 – трубопроводы рециркуляции масла

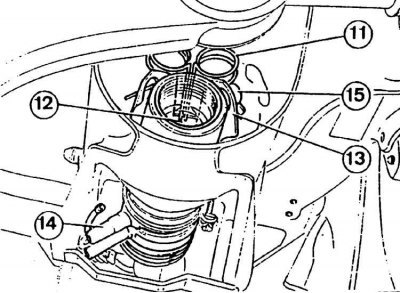

Крепежные элементы цилиндра подвески



11 – пружина зацепления на поперечине, 12 –…

11 – пружина зацепления на поперечине, 12 – крепление пружин, 13 – элемент крепления цилиндра, 14 – подсоединения кожуха, 15 – опорный элемент цилиндра


1. Установить автомобиль на стационарном подъемнике.

2. Снять левую облицовку багажника.

3. Отсоединить разъем (красный) электропитания гидравлического насоса (провода М326 и 326).

4. Подсоединить свободные клеммы разъема рядом с кнопкой установки подвески в верхнее положение.

5. Уменьшить давление так, чтобы цилиндры подвески можно было бы перемещать рукой.



6. Отвинтить гайку соединения цилиндра.

7. При помощи отвертки снять защелку.

(Оригинал опубликован на онлайн-портале: autoinstruction.ru)

8. Извлечь элемент крепления цилиндра.

9. Отсоединить от цилиндра подвески трубопровода вытекания жидкости (прозрачный трубопровод) и удаления воздуха (обозначить их относительно их резиновых наконечников).

10. Снять защелку соединения цилиндра подвески с рычагом (см. рис. Установка цилиндра подвески).

11. Извлечь цилиндр подвески из-под автомобиля.

12. Для установки цилиндра подвески необходимо выполнить действия в обратной последовательности по отношению к процессу снятия. Необходимо установить новые уплотнения, удалить воздух из контура подвески и восполнить количество жидкости LHM до необходимого уровня.
Статья проверена экспертом: Афанасий Михайловский
