Вид сзади раннего типа сборки тормозных колодок типа Bendix

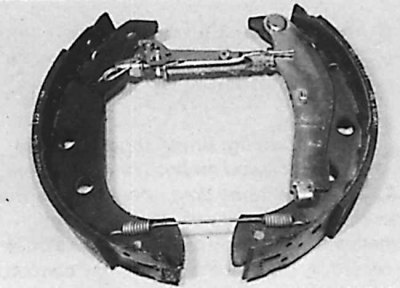

Вид спереди раннего типа сборки тормозных колодок типа Bendix
Поздний тип тормозных колодок тормоза типа Bendix установленных на тормозном щите
А – передняя тормозная колодка, В – задняя тормозная колодка, С – нижняя точка поворота колодок, F – механизм стойки регулятора
1 – верхняя возвратная пружина, 2 – нижняя возвратная пружина, 3 – штифт крепления, пружина и головка, 4 – пружина
Внимание! Обязательно производить замену всех колодок на одной оси автомобиля, даже если границы износа достигла одна колодка.
Предупреждение! При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользоваться сжатым воздухом и не вдыхать пыль.
Все модели
1. Поднять автомобиль и снять заднее колесо.
2. Вывинтить болт крепления барабана и снять его.
3. Соблюдая осторожность, удалить пыль, образовавшуюся от износа тормозных колодок с тормозного барабана, тормозного щита и колодок.
4. Измерить толщину тормозных накладок в нескольких точках, и в случае если накладки в любой точке изношены до минимально допустимого предела или загрязнены маслом, заменить тормозные колодки.
Тормоза bendix

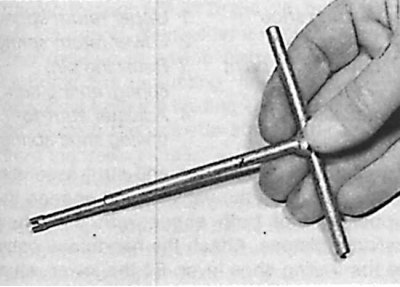

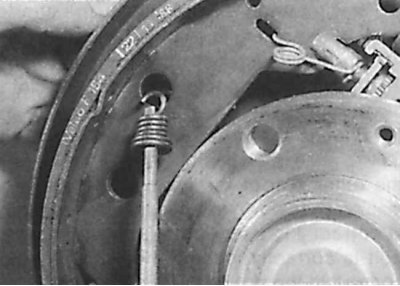

1. На ранних моделях, отсоединить пружины фиксатора колодки от тормозного щита барабанного тормоза, используя инструмент, подобный показанному на фото. Инструмент может быть изготовлен самостоятельно, используя отвертку с надрезом в лезвии.
2. Специальный инструмент протолкнуть в центр пружины, и отцепить крюк пружины от тормозного щита.
3. На более поздних моделях, используя плоскогубцы, снять головки фиксатора пружины колодки, нажимая и поворачивая их на 90° .
4. После снятия головок поднять пружины и извлечь штифты фиксатора.
5. При помощи рычага снять тормозные колодки с их нижнего держателя на тормозном диске.
6. Снять нижнюю отводящую пружину.
7. Отжать обе колодки от колесного тормозного цилиндра и снять их. При этом не повредить пыльники.
8. Отсоединить трос привода ручного тормоза от тормозной колодки. Для предотвращения выпадания поршней из рабочего тормозного цилиндра, закрепить поршни соответствующей резинкой или проволокой.
9. Отметить расположение деталей регулятора тормозных колодок, снять рычаг привода ручного тормоза и отсоединить фиксирующую пружину болта регулятора от передней (по расположению) тормозной колодки.
10. Отсоединить верхнюю возвратную пружину, отделить переднюю тормозную колодку и возвратную пружину от задней тормозной колодки.
11. Отсоединить пружину, крепящую регулятор к задней тормозной колодке.
12. Заменить все возвратные пружины независимо от их состояния.
13. Установить рычаг ручного тормоза на новую тормозную колодку и закрепить его новой скобой крепления.
14. Извлечь болт регулятора из стойки, и тщательно исследовать стойку на износ и повреждения.
Внимание! Левые и правые стойки не взаимозаменяемы и обозначены "G" и "D" соответственно. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.
15. Правильно разместить регулятор.
16. Проверить, что все элементы на конце стойки правильно размещены, затем нанести смазку с высокой температурой плавления на резьбу болта регулятора.
17. Навинтить колесо регулятора на болт таким образом, чтобы между кольцом и головкой болта оставался небольшой зазор, и установить болт в стойке.
18. Установить возвратную пружину на заднюю (по расположению) тормозную колодку таким образом, чтобы более короткий зацеп пружины соединялся с колодкой.
19. Установить регулировочную планку к концу пружины.
20. Вставить регулировочную планку в паз в задней тормозной колодке.
21. Установить верхнюю возвратную пружину на заднюю тормозную колодку.
22. Второй конец пружины установить на переднюю тормозную колодку и перемещая, расположить переднюю колодку так, чтобы головка регулировочного болта расположилась в канавке.
23. После этого вставить зацеп фиксирующей пружины в паз на передней тормозной колодке.
24. Приподнять резиновые защитные чехлы тормозного цилиндра и проверить рабочий тормозной цилиндр на утечки тормозной жидкости.
25. Очистить детали заднего тормоза.
26. На места контакта колодок с тормозным щитом нанести смазочный материал с высокой температурой плавления.
27. Проверить, что рычаг ручного тормоза расположен напротив кромки задней тормозной колодки и снять резинку, крепящую поршни в тормозном цилиндре.
28. Растянуть тормозные колодки и установить их верхние концы на поршне рабочего тормозного цилиндра.
29. Подсоединить трос ручного тормоза к рычагу ручного тормоза, расположенному на задней тормозной колодке.
30. Установить нижнюю возвратную пружину на обе тормозные колодки и установить нижнюю часть тормозных колодок на опору колодок.
31. Перемещая тормозные колодки, отцентрировать их по отношению к тормозному щиту.
32. Установить штифты фиксатора колодки, пружины и головки крепления пружины.
33. Используя отвертку, повернуть колесо регулировочной планки так, чтобы разжать тормозные колодки до касания тормозного барабана.
34. Установить тормозной барабан.
35. Произвести замену тормозных колодок на втором заднем колесе.
36. После замены тормозных колодок, отрегулировать зазор между ними и тормозным барабаном для чего несколько раз нажать педаль тормоза. При нажатии педали, при нормальной работе регулировочной планки, должны быть слышны щелчки, издаваемые регулировочной планкой.
37. Проверить и, если необходимо, отрегулировать ручной тормоз.
38. Проверить уровень тормозной жидкости в системе.

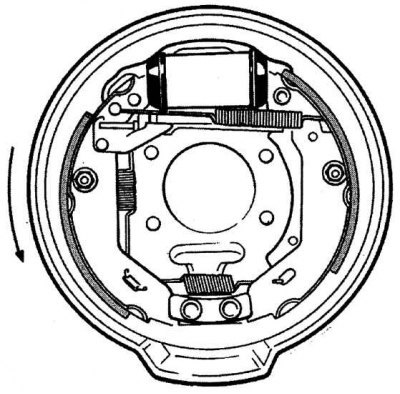

Тормоза Girling
1. Отметить расположение пружин и стойки регулятора, для повторной правильной сборки (стрелка указывает направление вращения колеса).
2. Отсоединить верхнюю и нижнюю возвратные пружины, и удалить их от тормозных колодок.
3. Используя плоскогубцы, снять головки фиксатора пружины передней тормозной колодки, нажимая и поворачивая их на 90°.
4. После снятия головок поднять пружины, извлечь штифты фиксатора и снять колодку с тормозного щита.
5. Отсоединить пружину рычага регулировки и снять ее с передней тормозной колодки.
6. Отсоединить стойку регулятора, и удалить ее от задней тормозной колодки.
7. Используя плоскогубцы, снять головки фиксатора пружины задней тормозной колодки, нажимая и поворачивая их на 90°.
8. После снятия головок поднять пружины, извлечь штифты фиксатора, затем отсоединить трос ручного тормоза и снять колодку с автомобиля.
9. Установить рычаг ручного тормоза на новую тормозную колодку и закрепить его новой скобой крепления.
10. Заменить все возвратные пружины независимо от их состояния.
11. Снять конец вилки со стойки регулятора, и исследовать сборку на износ или повреждения.
Внимание! Левые и правые стойки не взаимозаменяемы. Болты регулятора стойки также не взаимозаменяемы; левый болт стойки имеет левую резьбу, а правый болт правую резьбу.
12. Приподнять резиновые защитные чехлы тормозного цилиндра и проверить рабочий тормозной цилиндр на утечки тормозной жидкости.
13. Очистить детали заднего тормоза.
14. На места контакта колодок с тормозным щитом нанести смазочный материал с высокой температурой плавления.
15. Проверить, что рычаг ручного тормоза расположен напротив кромки задней тормозной колодки и снять резинку, крепящую поршни в тормозном цилиндре.
16. Установить верхний конец задней тормозной колодки в поршне рабочего тормозного цилиндра, затем установить штифт фиксатора, пружину и закрепить головку.
17. Соединить трос ручного тормоза с рычагом.
18. Навинтить колесо регулятора на болт таким образом, чтобы между кольцом и головкой болта оставался небольшой зазор, установить болт в стойке и установить стойку на место в задней тормозной колодке.
19. Вращая регулятор установить конец вилки так, чтобы предохранитель вилки (А) совместился с регулировочным рычагом передней тормозной колодкой, после установки колодки.
20. Установить пружину на регулирующий рычаг передней тормозной колодки так, чтобы более короткий зацеп пружины соединился с рычагом.
21. Установить сборку передней тормозной колодки на тормозной щит, таким образом, чтобы она совместилась с вилкой стойки регулятора, и что вилка предохранителя соединилась с регулировочным рычагом.
22. Проверить, что верхний конец колодки расположен в поршне рабочего тормозного цилиндра, затем закрепить колодку штифтом фиксатора, пружиной и головкой.
23. Установить верхнюю и нижнюю возвратные пружины, и перемещая тормозные колодки, отцентрировать их по отношению к тормозному щиту.
24. Используя отвертку, повернуть колесо регулировочной планки так, чтобы разжать тормозные колодки до касания тормозного барабана.
25. Установить тормозной барабан.
26. Произвести замену тормозных колодок на втором заднем колесе.
Текст предоставлен порталом: autoinstruction.ru
27. После замены тормозных колодок, отрегулировать зазор между ними и тормозным барабаном для чего несколько раз нажать педаль тормоза. При нажатии педали, при нормальной работе регулировочной планки, должны быть слышны щелчки, издаваемые регулировочной планкой.
28. Проверить и, если необходимо, отрегулировать ручной тормоз.
29. Проверить уровень тормозной жидкости в системе.
