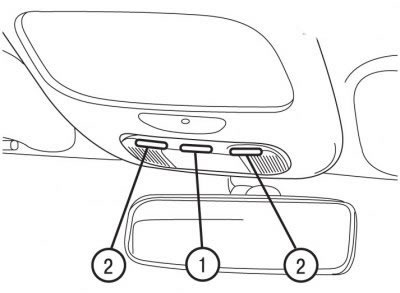

Рис. 1.32. Расположение переднего плафона (1) и фонарей (2) местного освещения
Расположение плафонов внутреннего освещения показано на рис. 1.32, 1.33, 1.34.

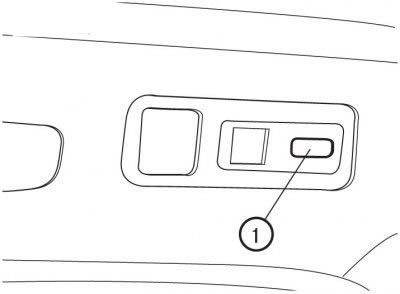

Рис. 1.34. Расположение выключателя (1) задних фонарей местного освещения на автомобилях с кузовом универсал
Плафоны включаются соответствующим выключателем, если ключ повернут в положение «1» или «2». Передний и задний плафоны, а также фонари местного освещения загораются при извлечении ключа из замка зажигания, при отпирании замков или при открывании одной из дверей. Они постепенно гаснут, соответственно при включении зажигания или запирании замков автомобиля.
Нажатием на выключатель 1 (см. рис. 1.32) включаются на 10 мин передний и задний плафоны, а также фонари местного освещения.

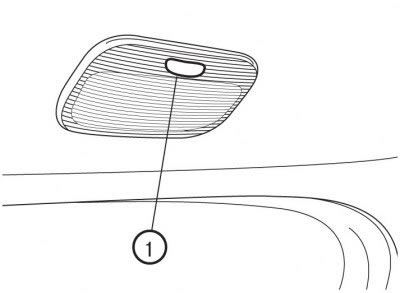

Рис. 1.33. Расположение выключателя (1) заднего плафона внутреннего освещения
Нажатием на выключатели 1 (см. рис. 1.33, 1.34) включается на 10 мин задний плафон или соответствующий фонарь местного освещения.
Плафоны и фонари местного освещения можно выключать длительным нажатием (более 3 с) на кнопку выключателя 1 (см. рис. 1.32). Коротким нажатием на выключатель 1 можно включать и выключать передний плафон. При этом фонари местного освещения не отключаются.
Чтобы плафоны вновь загорелись, нажмите на кнопку выключателя и удерживайте ее более 3 с.
