Снятие
Для снятия интеллектуального коммутационного блока:
- отсоедините провод «массы» от аккумуляторной батареи;

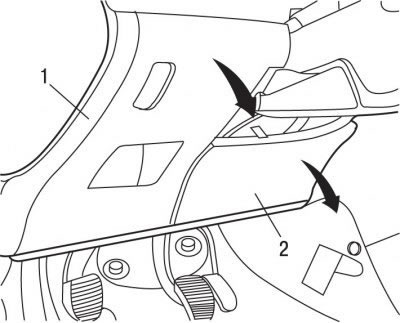

Рис. 9.5. Расположение блока предохранителей: 1 - крышка; 2 - панель отделки
- для доступа к интеллектуальному коммутационному блоку, расположенному в панели приборов снимите крышку 1 (см. рис. 9.5), освободив ее из фиксаторов и потянув вниз;

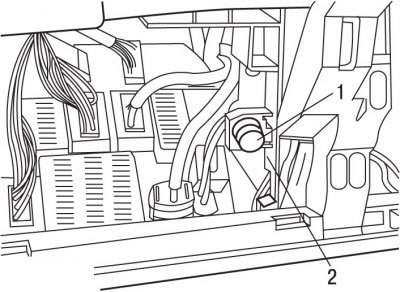

Рис. 9.8. Расположение фиксатора (1) и скоб (2) крепления интеллектуального коммутационного блока
- с каждой стороны интеллектуального коммутационного блока освободите фиксаторы 1 (рис. 9.8), повернув их на четверть оборота, отведите нижние скобы 2 крепления и отклоните блок от панели приборов;
- отсоедините все электрические разъемы от интеллектуального коммутационного блока;
- слегка приподнимите заднюю часть интеллектуального коммутационного блока и потяните его на себя, чтобы снять с опоры;
- снимите интеллектуальный коммутационный блок.
Установка
Для установки интеллектуального коммутационного блока:

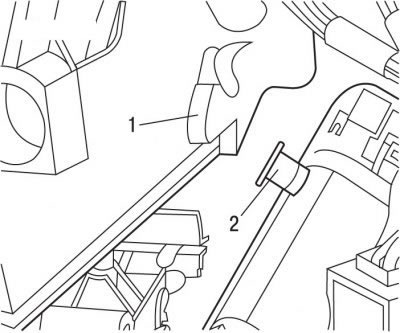

Рис. 9.9. Установка интеллектуального коммутационного блока: 1 - опорные кронштейны выемки панели приборов; 2 - направляющие стержни
- установите интеллектуальный коммутационный блок на опору, вставив направляющие стержни 2 (рис. 9.9) в опорные выемки кронштейна 1 панели приборов;
- подсоедините все электрические разъемы к интеллектуальному коммутационному блоку;
- дальнейшая установка проводится в последовательности, обратной снятию;
- в случае замены интеллектуального коммутационного блока с помощью прибора DIAG 2000 адаптировать его конфигурацию;
- подсоедините провод «массы» к аккумуляторной батарее;
- проверьте работоспособность блока;
- инициируйте все электронные системы.
