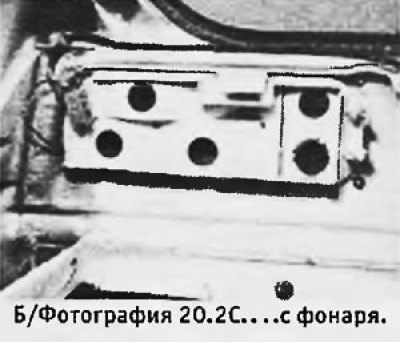

2. Для снятия печатной схемы сжать две защелки и немного сдвинуть печатную схему к центру машины. Освободить фиксирующие выступы и поднять печатную схему. Для ее окончательного снятия (если это необходимо) следует отсоединить многополюсный разъем на наружном крае печатной схемы (см. фотографии).
 |
 |
3. Номинал каждой лампы указан на печатной схеме рядом с ее патроном. Все лампы являются однонитевыми и в основном имеют штыковую посадку (за исключением стоящей в правом комбинированном фонаре лампы гирляндного типа, использующейся для освещения багажника. Эта лампа не имеет отдельного выключателя, т.е. освещение багажника включается одновременно с включением габаритных огней).
4. Установка печатной схемы на место производится в обратной последовательности. По завершению проверить работу ламп.
Замена ламп заднего комбинированного фонаря на моделях Saloon выпуска с 1983 г.
1. Лампы как и в предыдущем случае установлены на печатной схеме. Различие состоит в том, что для снятия схемы надо нажать на язычки по ее краям (см. фотографию).
Замена ламп заднего комбинированного фонаря на моделях Estate

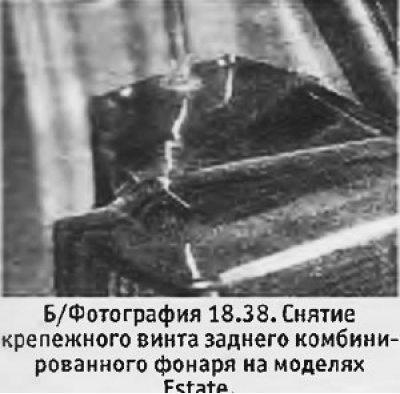

1. Открыть задний борт и вывернуть крепежный винт в верхней части заднего комбинированного фонаря (см. фотографию).
2. Потянуть фонарь наружу и вверх. Разжать зажимы, фиксирующие печатную схему, для того, чтобы получить доступ к лампам.
3. Установка печатной схемы производится в обратной последовательности.
