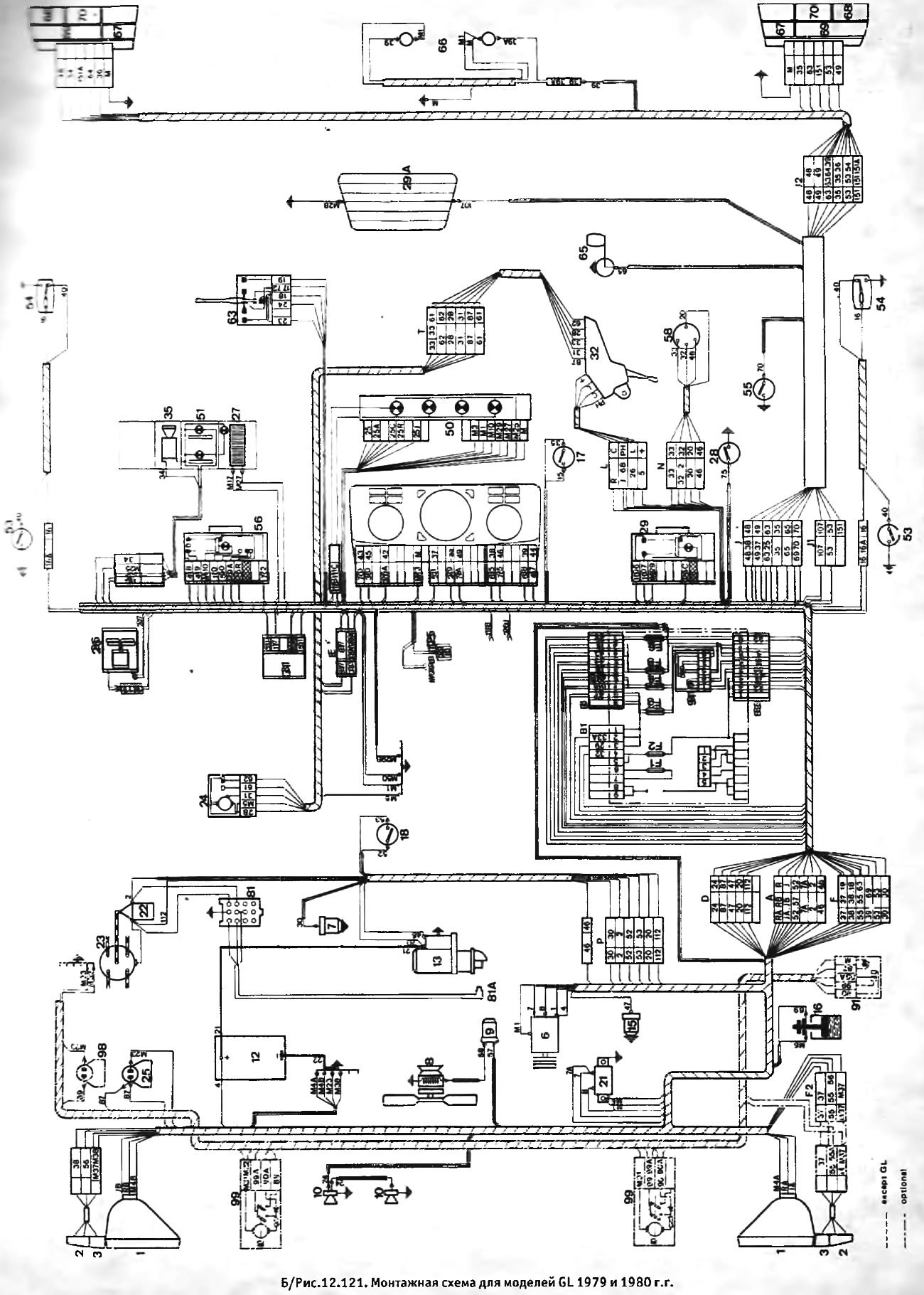

Рис. 12.121. Монтажная схема для моделей GL 1979 и 1980 г
Ключ к данной монтажной схеме находится здесь »
[Данные скопированы с ресурса: www.AutoInstruction.ru]
Рис. 12.121. Монтажная схема для моделей GL 1979 и 1980 г (Peugeot 305)
Ключ к данной монтажной схеме находится здесь »
[Данные скопированы с ресурса: www.AutoInstruction.ru]
Статья проверена экспертом: Константин Лебедев
Рис. 12.120. Схема центрального замка с отпиранием и запиранием дверей без ключа
Рис. 12.119. Монтажная схема системы центрального замка (типичная)
Рис. 10.18. Монтажная схема — модели SR
Рис. 10.17. Монтажная схема — модели SR
Рис. 10.16. Монтажная схема — модели GL и GR
Рис. 12.119. Монтажная схема системы центрального замка (типичная)
Рис. 10.18. Монтажная схема — модели SR
Рис. 10.17. Монтажная схема — модели SR
Рис. 10.16. Монтажная схема — модели GL и GR
Рис. 12.122. Монтажная схема для моделей Saloon и GL 1980 и 1981 г
Рис. 12.123. Монтажная схема для моделей Saloon и GL выпуска с 1981 г
Рис. 12.124. Монтажная схема для моделей GR и SR 1979 и 1980 г
Рис. 12.125. Монтажная схема для моделей GR и SR 1980-1982 г
Рис. 12.126. Монтажная схема для моделей SR выпуска с 1983 г
Рис. 12.123. Монтажная схема для моделей Saloon и GL выпуска с 1981 г
Рис. 12.124. Монтажная схема для моделей GR и SR 1979 и 1980 г
Рис. 12.125. Монтажная схема для моделей GR и SR 1980-1982 г
Рис. 12.126. Монтажная схема для моделей SR выпуска с 1983 г
