Примечание. Отметьте положение гофрированного чехла в зоне «а».
Снимите шарнир (3) с помощью приспособлений 6 и 7.
Снимите стопорное кольцо (4) и гофрированный чехол (5).
Удалите как можно больше старой смазки.

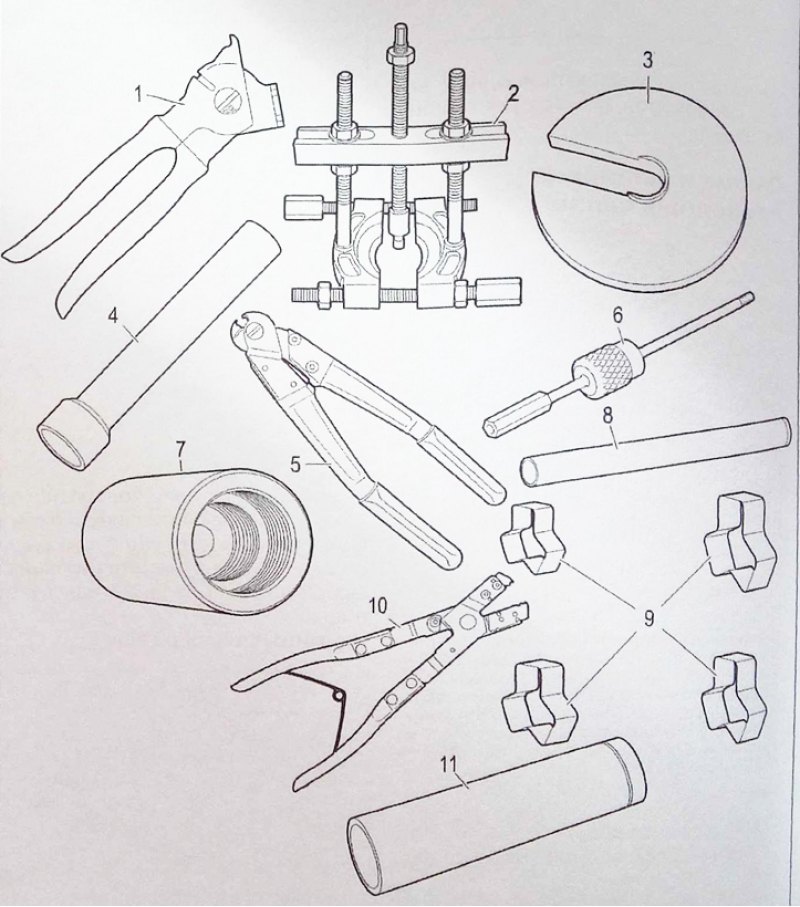

Специальные приспособления: 1 - зажим для хомутов 2483-Т; 2 - экстрактор 2405Т/4108T; 3 - съемник триподного шарнира 4183-Т.Е; 4 - оправка для установки триподного шарнира 4101Т.С; 5 - зажим для хомутов CLIC4178T; 6 - инерционный съемник 1671Т; 7 - резьбовая втулка 4083Т; 8 - оправка для установки на место триподного шарнира 4101T.BZ; 9 - защитные элементы роликовых шарниров типа «Трипод» 4101T.J1, J2, J3, J4; 10 - клещи для хомутов OETIKER; 11 - оправка для установки на место триподного шарнира 4608 T.G.
Внимание. Не используйте растворитель.
Установите новый защитный чехол (5) и новое стопорное кольцо (4).
Установите хомут (6) на стопорное кольцо для облегчения запрессовки ШРУСа.

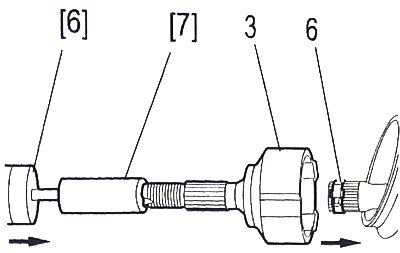

Установите ШРУС (3) на вал с помощью приспособлений 6 и 7.
Снимите хомут (6).
Заполните гофрированный защитный чехол всей смазкой, имеющейся в ремонтном наборе (количество 160 г).
Данные скопированы с ресурса Autoinstruction
Установите защитный чехол (5).
Внимание. Следите за тем, чтобы гофрированный чехол установился правильно, согласно ранее нанесенной метке в зоне «а».

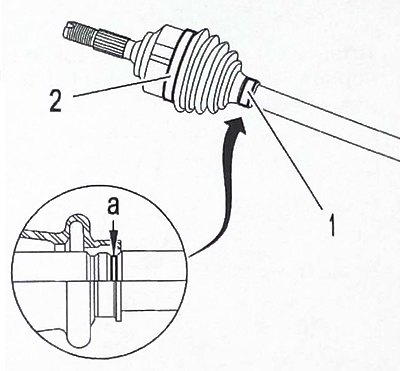

Установите новые хомуты (1) и (2) с помощью приспособления 5.
