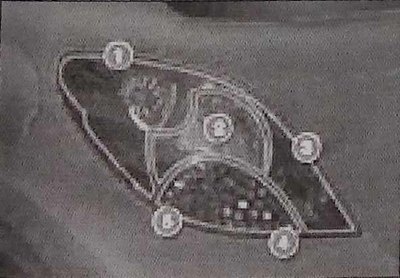

Задние фонари (хетчбек)
1 - фонари стоп-сигнала (Р21 W).
2 - стояночные огни (R5 W).
3 - фонари противотуманные (Р21 W).
4 - указатели поворотов (PY 21 W с желтой колбой).
5 - фонари заднего хода (Р21 W).
Примечание. Лампы с колбами желтого цвета (используются в фонарях указателей поворотов и боковых повторителях) следует заменять лампами с аналогичными техническими параметрами и колбами того же цвета.
Если на автомобиле установлена аудиосистема JBL, то, при замене лампы! с правой стороны, для доступа к винту крепления нужно сначала открыть люк.
Замена ламп
Пять ламп заменяются с внешней стороны багажного отсека.
1. Отверните винт крепления фонаря.
2. Извлеките фонарь наружу.
3. Отсоедините от фонаря электрический разъем.

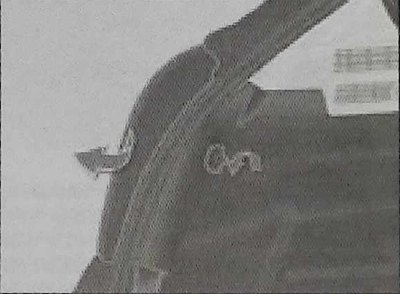

4. Снимите уплотнительную прокладку фонаря.
5. Нажмите на четыре язычка и выньте плату с лампами.
6. Поверните лампу на четверть оборота и замените ее.
Установка фонаря осуществляется в обратном порядке.
Задние фонари (SW)
1 - фонари стоп-сигнала (Р21 W).
2 - стояночные огни (R 5 W).
3 - указатели поворотов (PY 21 W с желтой колбой).
4 - фонари противотуманные (Р21 W).
5 - фонари заднего хода (Р21 W).
Пять ламп заменяются с внешней стороны багажного отсека.
1. Снимите крышку, закрывающую доступ к фонарю.
2. Отсоедините от фонаря электрический разъем.
3. Отверните винт крепления фонаря.
4. Извлеките фонарь наружу.
5. Нажмите на четыре язычка и выньте плату с лампами.
6. Поверните лампу на четверть оборота и замените ее.
Установка фонаря осуществляется в обратном порядке.
Проследите за тем, чтобы фонарь точно стал на свои направляющие, обеспечивающие соосность его установки с продольной осью автомобиля.
Плотно затяните винт, чтобы обеспечить герметичность фонаря.
