Снятие
Отсоедините аккумуляторную батарею.
Снимите нижнюю защиту силового агрегата.
Поместите под двигателем емкость для сбора топлива.

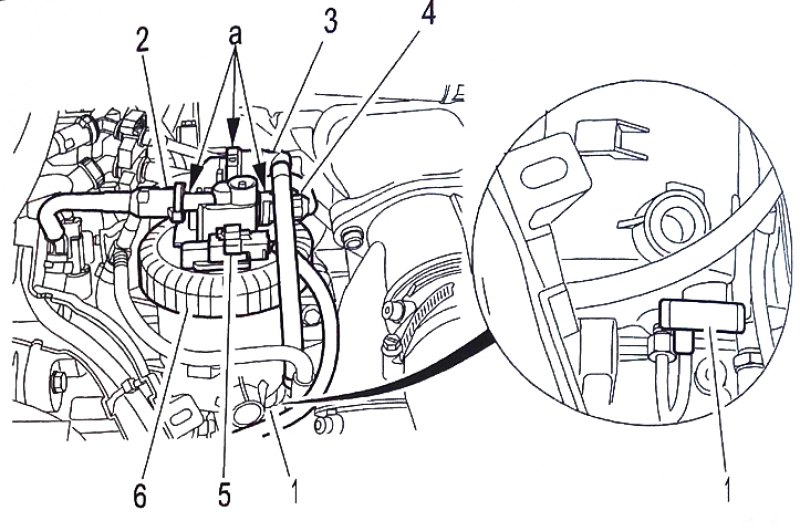

Откройте прокачной болт (1).
Очистите патрубки топливного фильтра «а» с помощью сертифицированных средств.
Отсоедините электрический разъем (5) и разъем датчика наличия воды (в зависимости от комплектации).
Отсоедините соединительные муфты (2), (3) и (4).
Примечание. Закройте топливные патрубки заглушками, прилагающимися к топливному фильтру.
Отверните накидную гайку (6) при помощи ременного ключа.

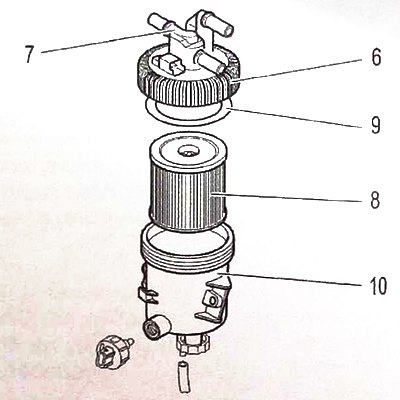

Снимите:
- кольцо-гайку (6);
- крышку (7);
- фильтрующий элемент (8);
- уплотнитель (9).
Внимание. Не очищайте топливный фильтр тканью, не используйте сжатый воздух.
Дождитесь пока топливо, находящееся в топливном фильтре не вытечет. Отверните болты крепления и снимите топливный фильтр (10).
Влейте в бак заменитель дизельного топлива (кердан, дилютин или керосин).
Очистите топливный фильтр с помощью кисти.
Осушите и очистите топливный фильтр с помощью очистителя высокого давления.
Закройте сливной болт (1).
Установка
Усыновите топливный фильтр (10) и болты крепления (затяжка моментом 10 Нм).

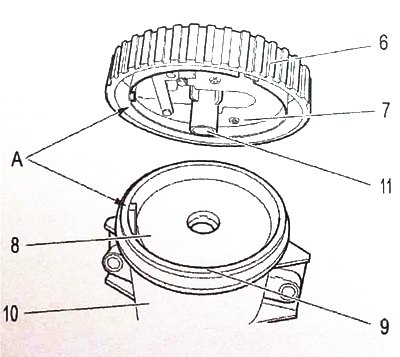

Снимите центральную заглушку (11) с крышки.
Установите:
- фильтрующий элемент (8) (новый);
- новую прокладку (9), покрытую смазкой;
- крышку (7);
- кольцо-гайку (6).
Внимание. Следите за правильностью установки крышки (используйте устройства, предотвращающие неверное подсоединение А).

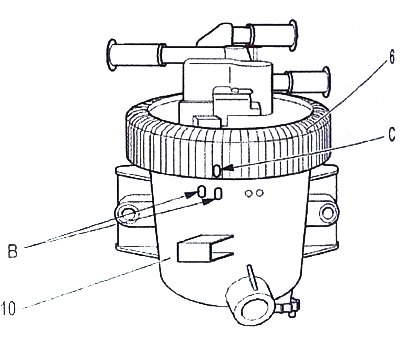

Затяните гайку (6) до выравнивания меток В и С при помощи ременного ключа.
Внимание. Следите за тем, чтобы не перейти нанесенную краской метку максимальной затяжки.
Снимите заглушки крышки (7).
Подключите соединительные муфты (3) и (4).

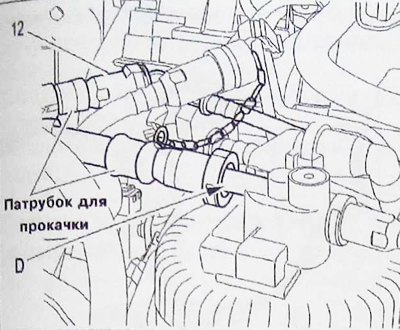

Подсоедините охватывающий разъем (диаметром 10 мм) патрубка для прокачки топливного фильтра 1604-В/С на место патрубка (2), в зоне D.
Отсоедините патрубок (12) и подсоедините патрубки (диаметром 8 мм) для прокачки топливного фильтра 1604-В/С к контуру возврата топлива.
Снова подсоедините аккумуляторную батарею.
Включите и выключив зажигание 10 раз, чтобы наполнить и прокачать топливный фильтр.
Снимите вспомогательный патрубок и заглушку патрубка (2).
Подключите соединительные муфты (2) и (12).
Включите, затем выключите зажигание (2 раза).
Запустите двигатель.
Проверьте отсутствие утечек.
Установите защитный экран под силовую установку.
