Снимите автомагнитолу.

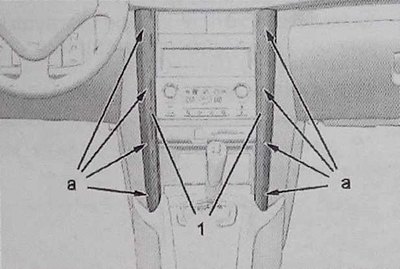

Отсоедините декоративные элементы (1) в зоне «а» и снимите.

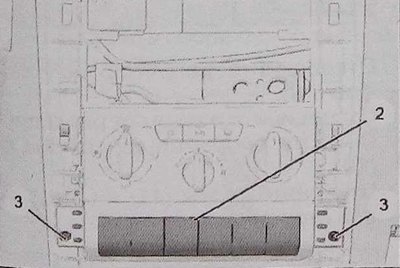

Отверните винты (3).
Извлеките комплект управляющих блоков (2) (системы ESP, централизованной блокировки замков), потянув их на себя.

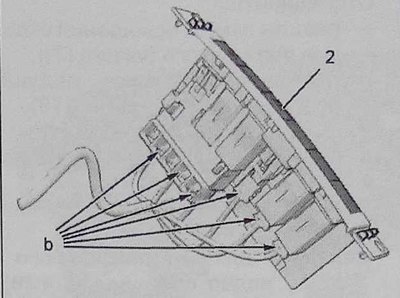

Отсоедините разъемы в зоне «b» (в зависимости от комплектации).
Снимите комплект управляющих блоков (2) (системы ESP, централизованной блокировки замков).

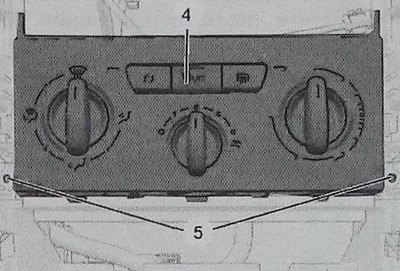

Отверните винты (5).
Извлеките блок управления климатической установки (4).
 |
 |

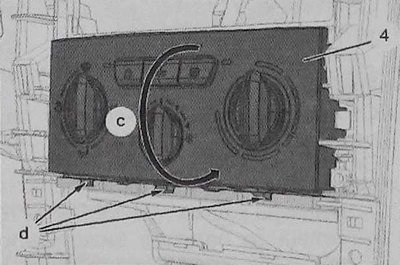

Отсоедините в зоне «d», повернув (в направлении стрелки «с») блок управления климатической установки (4), чтобы открыть доступ к соединениям электрожгута.
Ручное управление кондиционером
Внимание. Отметьте положение тросов (6) перед их отсоединением.

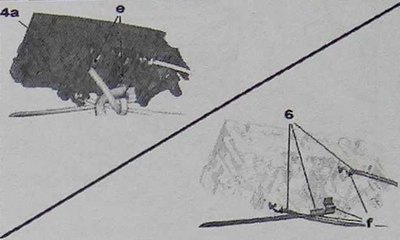

Отсоедините разъемы в зоне «е».
Отсоедините кабели (тросы) (6) ( в зоне «f»).
Снимите панель управление кондиционером (4а).
Управление автоматическим кондиционером

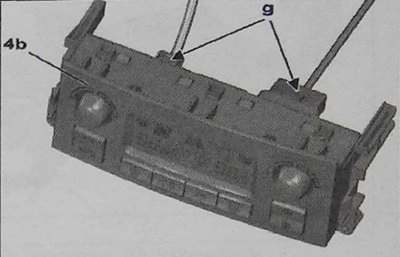

Отсоедините разъемы в зоне «g».
Снимите панель управление автоматическим кондиционером (4b).
Установите детали в обратном порядке.
 |
 |
Подсоедините аккумуляторную батарею и проверьте работу электрооборудования.
