Рис. 11.23. Детали для монтажа передней двери: 1, 2, 3 - прокладки
Для установки передней двери необходимо изготовить три детали по 2 штуки каждой в соответствии с рис. 11.23.

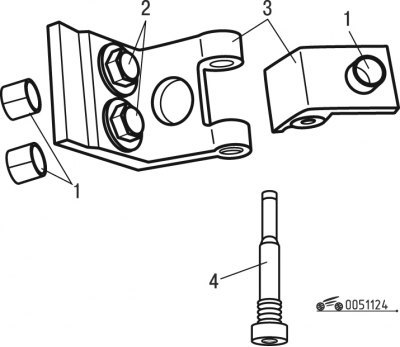

Рис. 11.24. Монтажный набор: 1 - центрирующие втулки; 2 - болты; 3 - петли; 4 - ось
При установке передней двери вам необходимо приобрести монтажный набор, показанный на рис. 11.24.
Установку передней двери проводите в следующем порядке:
Рис. 11.25. Установка двери на опору: 1 - опора
- установите дверь на опору 1 (рис. 11.25);
Примечание. Задняя дверь должна быть установлена на свое место.
Рис. 11.26. Установка прокладок в проем двери: 1 - петли; А, В - зазоры
- установите прокладки 1 (см. рис. 11.23) в зоне А (рис. 11.26) (размер 13 мм в наружном направлении);
- установите прокладки 2 (см. рис. 11.23) в зоне B (см. рис. 11.26) (размер 15 мм в наружном направлении);
- установите две опорные прокладки 3 толщиной 13 мм в зоне C;
- установите петли 1, имеющие центрирующие втулки, на переднюю стойку;
- заверните, не затягивая, болты 2 (см. рис. 11.24) на стойке двери;
- установите дверь напротив петель;
Рис. 11.27. Крепление передней двери: 1, 2 - болты
- заверните, не затягивая, болты 1 (рис. 11.27) петель на двери;
- затяните болты крепления тяги на передней стойке;
- отодвиньте опору 1 (см. рис. 11.25).
Проверку и регулировку зазоров передней двери проводите в следующем порядке:
- закройте переднюю дверь и проверьте зазоры:
Рис. 11.28. Проверка зазоров: А, В - зазоры
1) зазор В (рис. 11.28) по высоте должен быть (5±2) мм;
2) зазор А должен быть (5±1,5) мм;
- удерживайте дверь закрытой;
- затяните болты 2 (см. рис. 11.24) на передней стойке с помощью рожкового ключа;
- откройте дверь и затяните болты крепления петель на двери;
- еще раз проверьте зазоры и при необходимости выровняйте.
Окончательную установку передней двери проводите в следующем порядке:
- установите на дверь приспособление 1 (см. рис. 11.25);

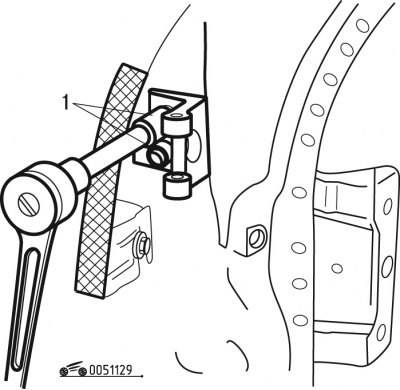

Рис. 11.29. Затягивание болтов крепления петель: 1 - болты
- окончательно затяните болты 1 (рис. 11.29) моментом 20 Н·м;
- окончательно затяните болты 2 (см. рис. 11.27) моментом 14 Н·м.
