- откройте капот;

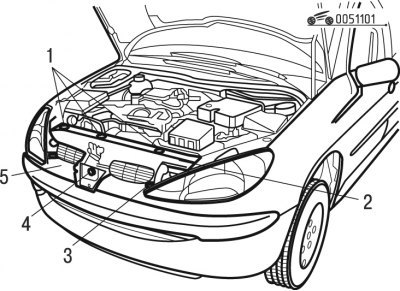

Рис. 11.1. Снятие облицовки радиатора: 1, 3 - крепления; 2 - верхняя часть облицовки; 4 - болт; 5 - облицовка радиатора
- снимите крепления 1 (рис. 11.1);
- снимите верхнюю часть 2 облицовки радиатора;
- отверните болт 4 связи с кассетой и группой вентиляторов охлаждения двигателя;
- снимите крепления 3;
- освободите из фиксаторов облицовку 5 радиатора сначала в центре и затем на концах каждой фары;
- снимите облицовку 5 радиатора;

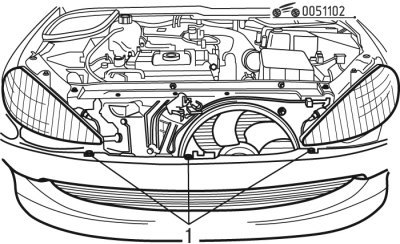

Рис. 11.2. Снятие креплений переднего бампера: 1 - крепления
- снимите крепления 1 (рис. 11.2);
- установите автомобиль на подъемник (для облегчения работы);

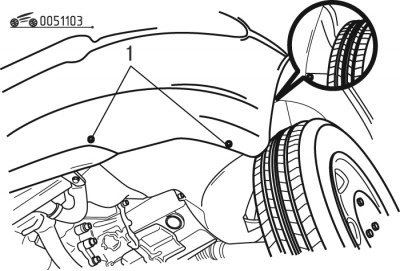

Рис. 11.3. Снятие креплений переднего бампера снизу: 1 - крепления
- снимите крепления 1 (рис. 11.3) под автомобилем;
- частично сдвиньте передний грязезащитный щиток;

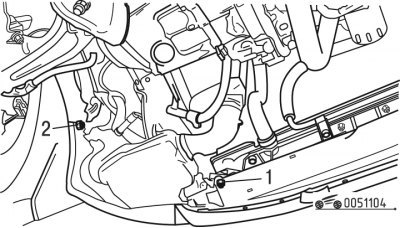

Рис. 11.4. Снятие переднего бампера: 1, 2 - крепления
- снимите крепления 1 и 2 (рис. 11.4);
- опустите подъемник;
- снимите передний бампер.
Установку переднего бампера проводите в последовательности, обратной снятию.
