Обозначения на схемах электрооборудования и соединения с массой находятся здесь →
[Перейдите к источнику по ссылке: Autoinstruction.ru]

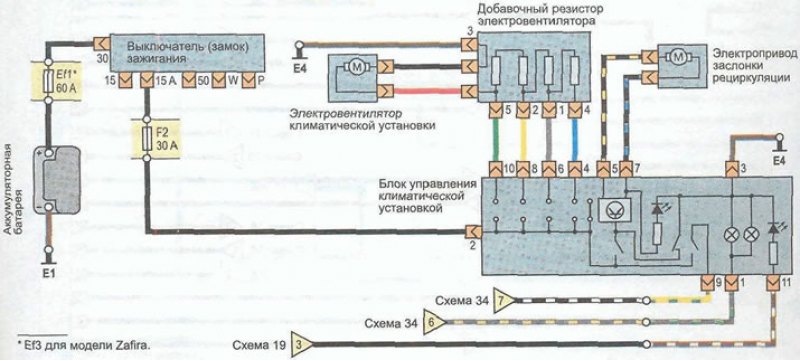

Схема 33. Климатическая установка (Opel Zafira A)
Обозначения на схемах электрооборудования и соединения с массой находятся здесь →
[Перейдите к источнику по ссылке: Autoinstruction.ru]
Статья проверена экспертом: Станислав Зиновьев
