Снятие
1. Установить болт шкива коленчатого вала.
2. Установить поршни первого и четвертого цилиндров в положение верхней мертвой точки, проворачивая коленчатый вал по направлению нормального вращения.

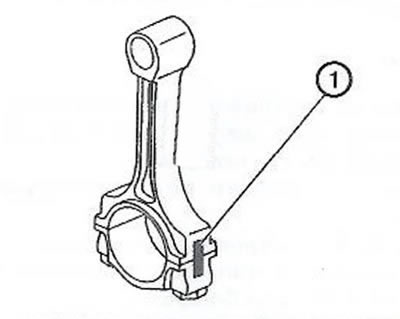

3. Нанести метку на шатун и шатунную крышку (1).
Примечание. Отмечать порядковый номер цилиндра.

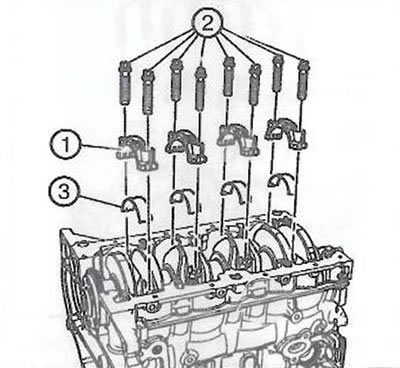

4. Отвернуть четыре шатунных болта (2) первого и четвертого цилиндров.
5. Снять шатунные крышки (1) с нижними шатунными вкладышами (3).

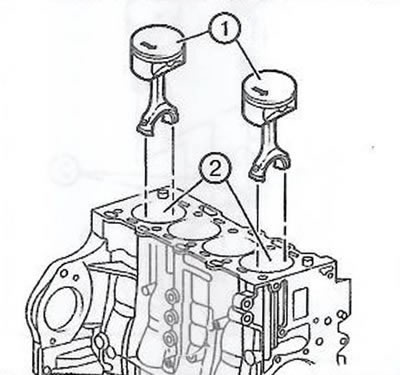

6. Вытолкнуть поршни с шатунами (1) из отверстий первого и четвертого цилиндров (2).
Примечание. Поверхности разъема шатуна и шатунной крышки образуют уникальный стык, поэтому не допускается их повреждение или замена. Не ронять шатуны и шатунные крышки.
7. Провернуть коленчатый вал на 180° в направлении вращения двигателя.

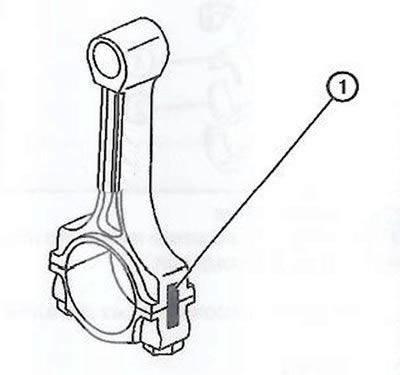

8. Нанести метку на шатун и шатунную крышку (1).
Примечание. Отмечать порядковый номер цилиндра.

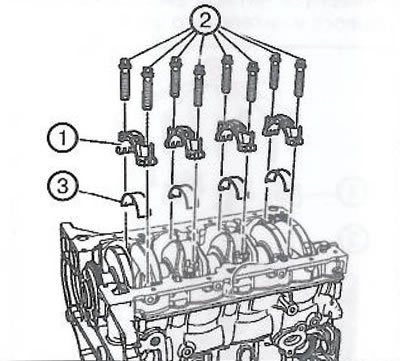

9. Отвернуть четыре шатунных болта (2) первого и четвертого цилиндров.
10. Снять шатунные крышки (1) с нижними шатунными вкладышами (3).

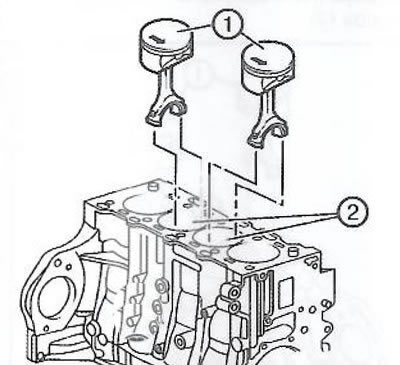

11. Вытолкнуть поршни с шатунами {1} из отверстий второго и третьего цилиндров (2).
Примечание. Поверхности разъема шатуна и шатунной крышки образуют уникальный стык, поэтому не допускается их повреждение или замена. Не ронять шатуны и шатунные крышки.

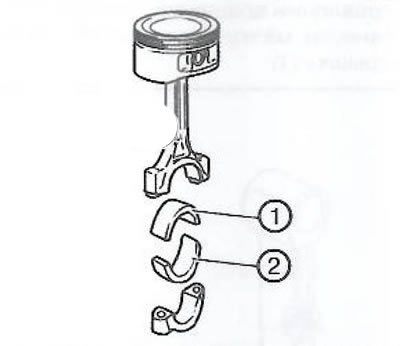

12. Извлечь шатунные вкладыши (1) и (2).
Примечание. Не путать верхние и нижние шатунные вкладыши.
13. Проверить состояние всех деталей.
Установка
1. Смазать поршневые кольца, поршни, зеркала цилиндров и приспособление для сжатия поршневых колец чистым моторным маслом.

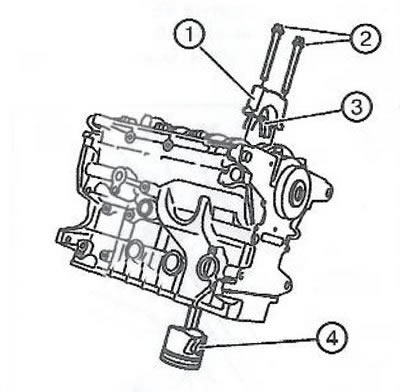

2. При помощи приспособления сжать поршневые кольца и вставить поршень в сборе с шатуном и верхним шатунным вкладышем (4) в цилиндр.
3. Вставить нижний шатунный вкладыш (3) и установить шатунную крышку (1).
4. Установить новые шатунные болты (2) и затянуть моментом 35 Нм, после чего дотянуть еще на 45°.
Примечание. Установить шатунные крышки на шатуны в соответствии с метками.
5. Провернуть коленчатый вал таким образом, чтобы шатунные болты были наиболее досягаемы.
