Разборка

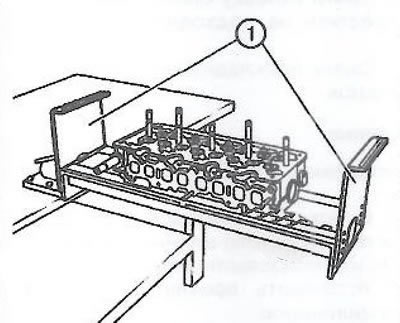

1. Установить боковые крепления EN-6215-5 (1) на монтажный стенд EN-6215-4.

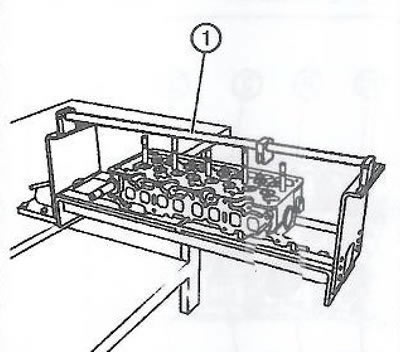

2. Установить поперечину EN-6215-4 (1).

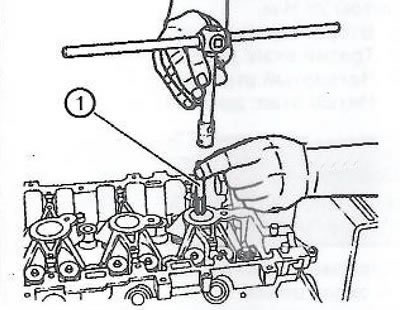

3. Необходимо очистить резьбу отверстий под свечи зажигания для того, чтобы обеспечить правильную и надежную установку контропор. Вставить метчик М14 х 1.25 (1) в резьбовое отверстие и медленно прогнать по резьбе.
4. Перевернуть головку блока цилиндров.
5. Установить контропоры (1).

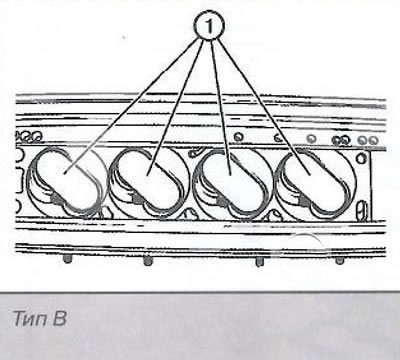

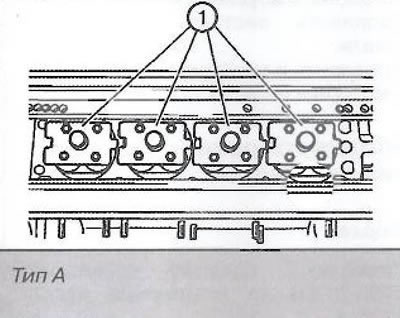

Примечание. Имеется два типа контропор: тип А и тип В. Необходимо подобрать правильный тип в зависимости от конструкции камеры сгорания.

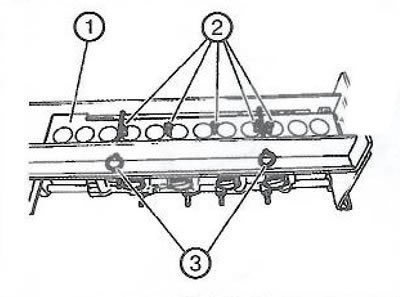

6. Установить фиксирующее приспособление EN-6167 (1). Подсоединить монтажное оборудование EN-6215-3 (3) с штифтами безопасности. Установить фиксирующие болты (2), после чего снова перевернуть головку блока цилиндров.

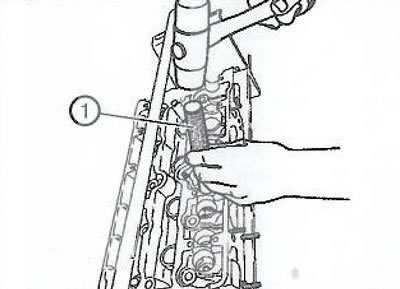

7. Для того, чтобы предотвратить повреждение оборудования, необходимо перед рассухариванием клапанов использовать оправку EN-6171 (1). Установить оправку на фиксатор клапана (тарелку с сухарями} и коротким ударом резинового молотка ослабить фиксацию.

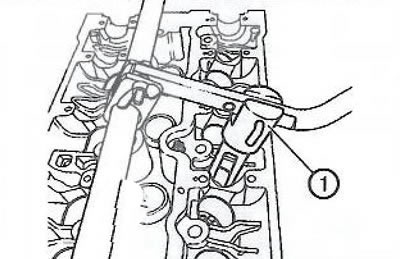

8. При помощи специального приспособления (1) сжать клапанную пружину с тарелкой, чтобы разгрузить сухари клапана, после чего извлечь их.
Примечание. Приспособление для сжатия клапанных пружин (1) должно быть установлено параллельно стержню клапана для предотвращения повреждений приспособлений или деталей клапана. Если приспособление не может быть установлено параллельно, необходимо соответствующим образом отрегулировать рычаг.

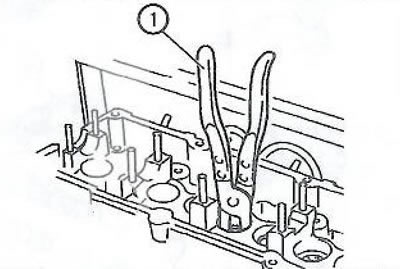

9. Снять тарелку клапана и клапанную пружину и разместить их в соответствующем порядке на сборочной полке EN-849. При помощи съемника ЕМ-840 (1) вращательным движением снять маслоотражательный колпачок с направляющей втулки клапана.
10. Аналогичным образом рассухарить остальные клапаны.

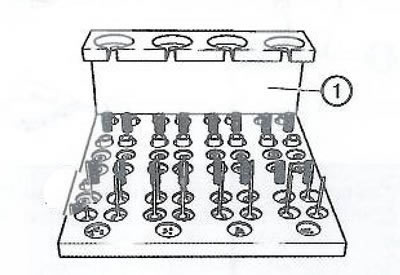

11. Снять седла клапанных пружин с головки блока цилиндров и также поместить их на сборочную полку EN-849 (1).
Сборка
Примечание. Смазать направляющие втулки и стержни клапанов моторным маслом. Следить за тем, чтобы клапаны и их компоненты устанавливались на свои места.

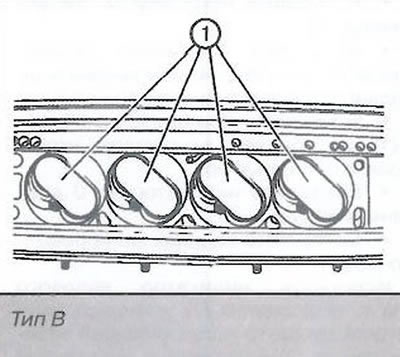

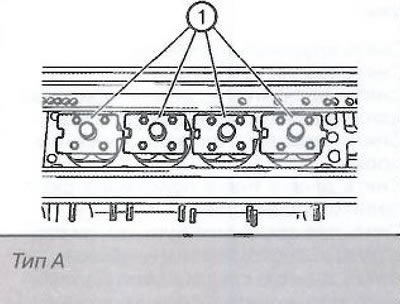

1. Установить контропоры (1) соответствующего типа.

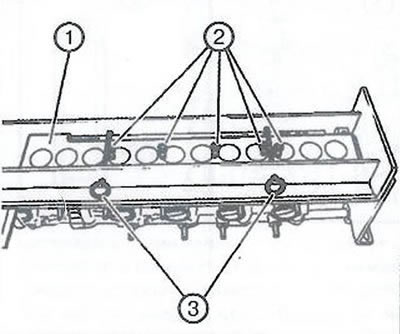

2. Установить фиксирующее приспособление EN-6167 (1). Подсоединить монтажное оборудование EN-6215-3 (3) с штифтами безопасности. Установить фиксирующие болты (2), после чего перевернуть головку блока цилиндров.

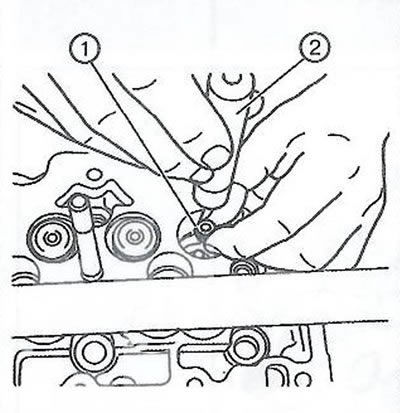

3. При помощи подходящей оправки (2) установить маслоотражательные колпачки (1).
Примечание. Для 5 мм подойдет оправка EN-958.
4. Установить пружинные седла, клапанные пружины и тарелки клапанов в головку блока цилиндров.
Примечание. Убедиться в том, что клапанные пружины и тарелки устанавливаются на свои места.

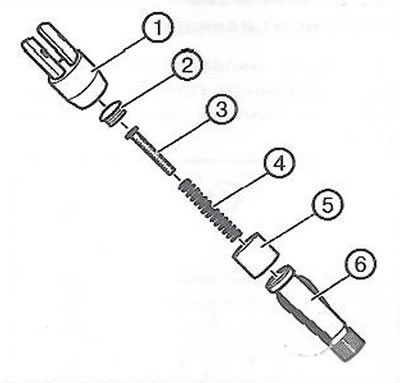

5. Используя рассухариватель, установить сухари клапанов. Собрать рассухариватель в следующем порядке:
- опора (6);
- втулка (5);
- пружина (4);
- плунжер EN-6086-200-10 (3);
- резьбовая пробка (2);
- переходник рычага (1).
Примечание. Неправильная комбинация рассухаривателя и плунжера может привести к повреждениям плунжера или сухарей.

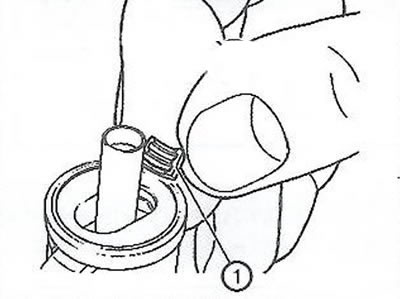

6. Установить сухари (1) в рассухариватель (2), как показано на рисунке, и зафиксировать их втулкой.

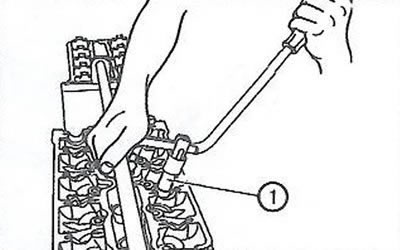

7. Установить рычаг EN-6086-7 (2) на переходник (3) с рассухаривателем (4) и на поперечину (1).
8. Плавно нажать на рассухариватель, при этом будет слышно как установятся сухари клапана.
9. Аналогичным образом установить сухари на остальные клапаны.

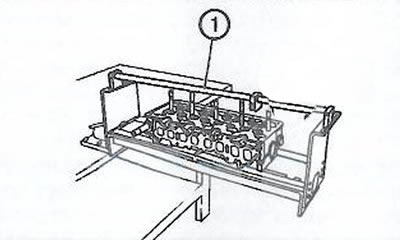

10. Снять поперечину (1).

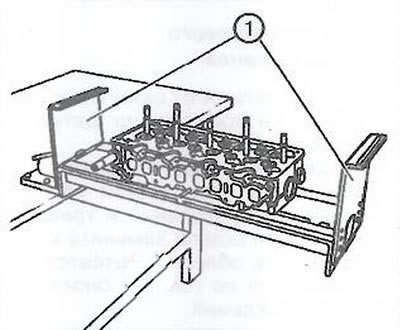

11. Снять держатели (1) и отсоединить головку блока цилиндров от монтажного стенда.
