Снятие
Внимание. Если турбокомпрессор вышел из строя, перед установкой нового турбокомпрессора необходимо тщательно удалить остатки прокладки и излишки масла из системы промежучного охладителя. Пренебрежение удалением остатков прокладки может стать причиной серьезных повреждений турбокомпрессора и двигателя после запуска. Наличие масла в воздуховодах турбокомпрессора может привести к повышенным оборотам двигателя при пуске и, как следствие, серьезным повреждениям двигателя.
1. Снять облицовку переднего бампера.
2. Снять отводной воздуховод воздушного фильтра.
3. Снять верхний впускной коллектор.
4. Снять каталитический нейтрализатор.
5. Снять скобу выпускного коллектора с правой стороны.
Примечание. Не снимать выпускной коллектор с правой стороны.
6. Снять отводной воздуховод промежуточного охладителя.
7. Снять генератор.
8. Снять патрубок принудительной вентиляции картера с патрубка масляного щупа.
9. Снять впускной патрубок вторичной подачи воздуха.
10. Снять выпускной патрубок вторичной подачи воздуха.
11. Снять масляный щуп с направляющим патрубком.

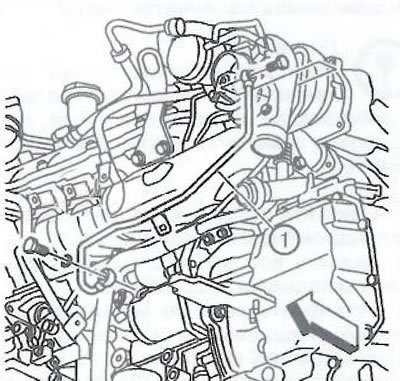

12. Снять напорный патрубок охлаждения турбокомпрессора (1).

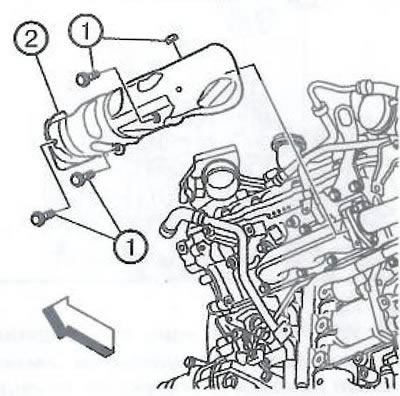

13. Отвернуть крепления (1) переднего теплозащитного экрана выпускного коллектора.
14. Снять передний теплозащитный экран (2) выпускного коллектора.

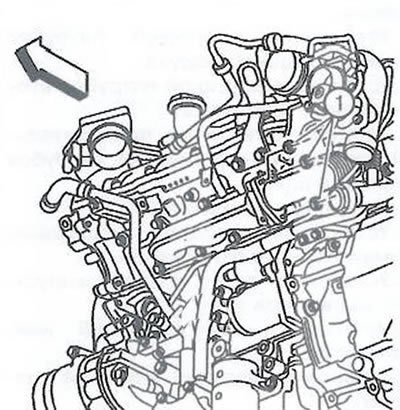

15. Отвернуть три гайки (1) скобы выпускного коллектора.

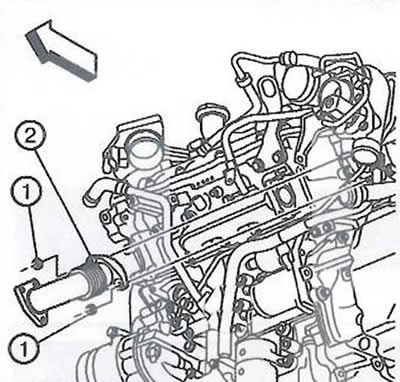

16. Отвернуть гайки (1) впускного патрубка выхлопных газов турбокомпрессора.
17. Снять впускной патрубок выхлопных газов турбокомпрессора (2).
18. Снять впускной шланг охлаждения турбокомпрессора.

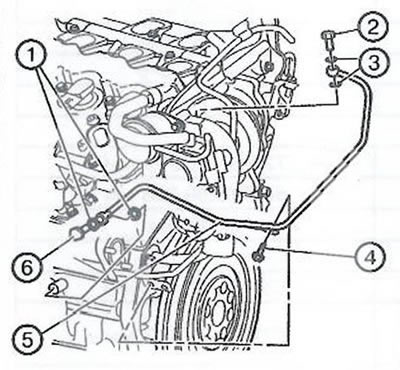

19. Отсоединить два крепления напорных маслопроводов турбокомпрессора (2, 6) с прокладками (1, 3).
20. Снять крепление (4) напорного маслопровода турбокомпрессора.
21. Снять напорный маслопровод (5) турбокомпрессора.
22. Отвернуть болты крепления (5) возвратного маслопровода турбокомпрессора.
23. Отвернуть болт крепления (3) возвратного маслопровода турбокомпрессора.
24.Снять возвратный маслопровод (4) турбокомпрессора.
25. Снять прокладку (1) возвратного маслопровода турбокомпрессора.
26. Снять уплотнение (2) возвратного маслопровода турбокомпрессора.

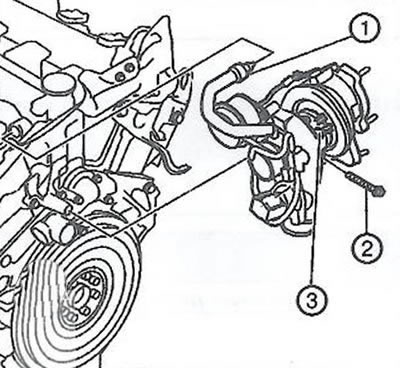

27. Снять патрубок (1) принудительной вентиляции картера.
28. Отвернуть болт крепления (2) турбокомпрессора.
29. Снять турбокомпрессор (3).
Установка
1. Установить турбокомпрессор и затянуть болт его крепления моментом 65 Нм.
2. Установить патрубок принудительной вентиляции картера.

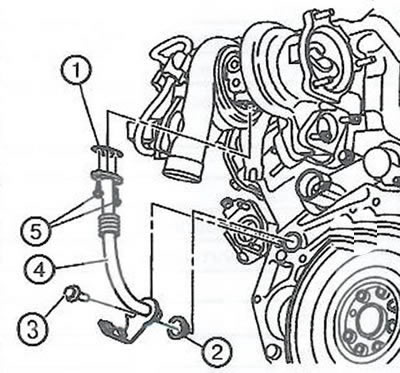

3. Установить новое уплотнение (2) возвратного маслопровода турбокомпрессора.
4. Установить новую прокладку (1) возвратного маслопровода турбокомпрессора.
5. Установить возвратный маслопровод турбокомпрессора (4).
6. Установить два болта (5) крепления возвратного маслопровода турбокомпрессора и затянуть моментом 14 Нм.
7. Установить болт (3) крепления возвратного маслопровода турбокомпрессора и затянуть моментом 65 Нм.

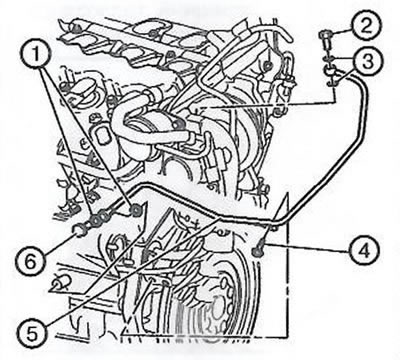

8. Установить напорный маслопровод турбокомпрессора (5).
9. Установить новые прокладки (1, 3) напорного маслопровода турбокомпрессора.
10. Установить болт (4) крепления напорного маслопровода турбокомпрессора.
11. Установить болты «банджо» (2, 6) напорного маслопровода турбокомпрессора и затянуть моментом 30 Нм.
12. Установить впускной шланг охлаждения турбокомпрессора.

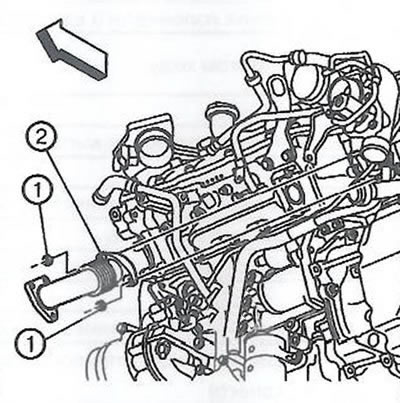

13. Установить новую прокладку впускного патрубка турбокомпрессора.
14. Установить впускной патрубок (2) выхлопных газов турбокомпрессора.
15. Установить гайки (1) крепления впускного патрубка выхлопных газов и затянуть моментом 30 Нм.

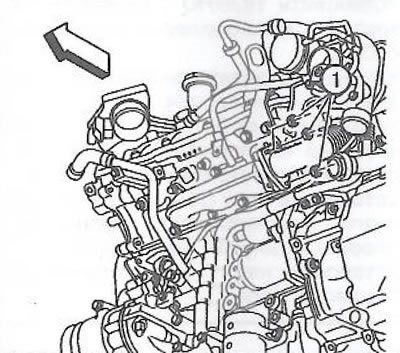

16. Установить три гайки (1) крепления скобы выпускного коллектора и затянуть моментом 30 Нм.

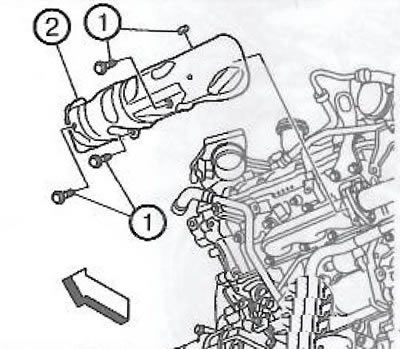

17. Установить передний теплозащитный экран (2) выпускного коллектора.
18. Установить крепления (1) теплозащитного экрана выпускного коллектора и затянуть моментом 10 Нм.

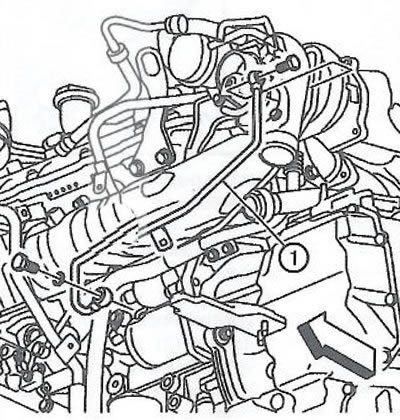

19. Установить напорный патрубок охлаждения турбокомпрессора (1) и затянуть болты М12 моментом 30 Нм, а М14 — 35 Нм.
20. Установить масляный щуп с патрубком.
21. Установить выпускной патрубок вторичной подачи воздуха.
22. Установить впускной патрубок вторичной подачи воздуха.
23. Установить патрубок принудительной вентиляции картера на патрубок масляного щупа.
24. Установить генератор.
25. Установить отводной воздуховод промежуточного охладителя.
26. Установить скобу правого выпускного коллектора.
27. Установить каталитический нейтрализатор.
28. Установить верхний впускной коллектор.
(Исходник статьи на этом веб-сайте: Autoinstruction.ru)
29. Установить отводной воздуховод воздушно! о фильтра.
30. Установить облицовку переднего бампера.
31. Установить новый масляный фильтр и залить R двигатель свежее моторное масло.
