Замена переднего тормозного суппорта (Opel Insignia A)

  • Главная
  • Опель
  • Инсигния
  • A (2008-2017)
  • Ходовая часть
  • Тормозная система
  • Замена переднего тормозного суппорт…
0
Оглавление: J60, J61 ↓ J62 ↓ J64 ↓

J60, J61



1. Поднять и зафиксировать автомобиль.

2. Снять переднее колесо с автомобиля.

Внимание. Не нажимать на педаль тормоза при снятом с тормозного диска суппорте для предотвращения повреждений элементов тормозной системы.


3. Отвернуть полый болт (1) крепления тормозного шланга.

Примечание. Момент затяжки: 40 Нм.


Примечание. Момент затяжки: 40 Нм.


4. Удалить две прокладки (2) тормозного шланга.

Примечание. При каждой установке тормозного шланга использовать только новые прокладки (2).


5. Отсоединить передний тормозной шланг (3). Заткнуть отверстия для предотвращения вытекания тормозной жидкости и попадания загрязнений в тормозную систему.

6. Отвернуть два болта (4) направляющих штифтов тормозного суппорта. Проверить направляющие штифты тормозного суппорта на плавность перемещения, а также состояние пыльников. Перемещая направляющие штифты в отверстиях скобы суппорта внутрь-наружу, не отсоединяя от пыльников, проверить следующее:
  • Ограничение перемещения направляющих штифтов.
  • Ослабление в скобе суппорта.
  • Заклинивание или прихватывание направляющих штифтов.
  • Растрескивание или повреждения пыльников.

При обнаружении любых из перечисленных дефектов заменить направляющие штифты и/или пыльники.



Примечание. Момент затяжки: 27 Нм.


7. Снять передний тормозной суппорт (5).

8. Установка производится в порядке, обратном снятию.

Внимание. Во время прокачки тормозной системы при замене тормозного суппорта давление в системе может быть выше, чем при обычной прокачке. Убедиться в том, что прокачной шланг надежно зафиксирован на штуцере для прокачки перед тем, как открывать штуцер. При плохом закреплении при открытии штуцера шланг может сорваться, что может привести к разбрызгиванию тормозной жидкости.


Прокачка тормозной системы для удаления из неё воздуха должна производиться после каждой разгерметизации тормозной системы для ремонта. Несоблюдение этого правила может привести к отказам тормозной системы и, как следствие, к дорожно-транспортному происшествию с риском для жизни.

J62



1. Проверить уровень тормозной жидкости в расширительном бачке главного тормозного цилиндра:
  • Если уровень тормозной жидкости находится посредине между нижней и верхней отметками, никаких дополнительных операций с тормозной жидкостью не требуется.
  • Если уровень тормозной жидкости находится выше средины между нижней и верхней отметками, необходимо при помощи шприца удалить часть тормозной жидкости перед началом работы.

2. Поднять и зафиксировать автомобиль.

3. Снять переднее колесо с автомобиля.

4. Отвернуть полый болт (1) крепления тормозного шланга к суппорту, и снять тормозной шланг.

Примечание. Момент затяжки: 40 Нм.


Примечание. Момент затяжки: 40 Нм.


5. Удалить две медных прокладки (2) тормозного шланга. Заткнуть отверстия в тормозном шланге и суппорте для предотвращения вытекания тормозной жидкости и попадания загрязнений в систему.



Примечание. При установке использовать только новые прокладки тормозного шланга (2).


6. Отвернуть два болта (3) направляющих штифтов тормозного суппорта и снять тормозной суппорт с монтажной скобы. Проверить направляющие штифты тормозного суппорта на плавность перемещения, а также состояние пыльников. Перемещая направляющие штифты в отверстиях скобы суппорта внутрь-наружу, не отсоединяя от пыльников, проверить следующее:
  • Ограничение перемещения направляющих штифтов.
  • Ослабление в скобе суппорта.
  • Заклинивание или прихватывание направляющих штифтов.
  • Растрескивание или повреждения пыльников.

При обнаружении любых из перечисленных дефектов заменить направляющие штифты и/или пыльники.

Примечание. Момент затяжки: 32 Нм.


7. Снять передний тормозной суппорт (5).

8. Установка производится в порядке, обратном снятию.

Внимание.
  • Во время прокачки тормозной системы при замене тормозного суппорта давление в системе может быть выше, чем при обычной прокачке. Убедиться в том, что прокачной шланг надежно зафиксирован на штуцере для прокачки перед тем, как открывать штуцер. При плохом закреплении при открытии штуцера шланг может сорваться, что может привести к разбрызгиванию тормозной жидкости.
  • Прокачка тормозной системы для удаления из неё воздуха должна производиться после каждой разгерметизации тормозной системы для ремонта. Несоблюдение этого правила может привести к отказам тормозной системы и, как следствие, к дорожно-транспортному происшествию с риском для жизни.


J64



1. Поднять и зафиксировать автомобиль.



2. Снять переднее колесо с автомобиля.

3. Снять тормозные колодки.

4. Отвернуть полый болт (1) крепления тормозного шланга к суппорту. Заткнуть отверстия в тормозном шланге и суппорте для предотвращения вытекания тормозной жидкости и попадания загрязнений в систему.

Внимание. Не нажимать на педаль тормоза при снятом с тормозного диска суппорте для предотвращения повреждений элементов тормозной системы.

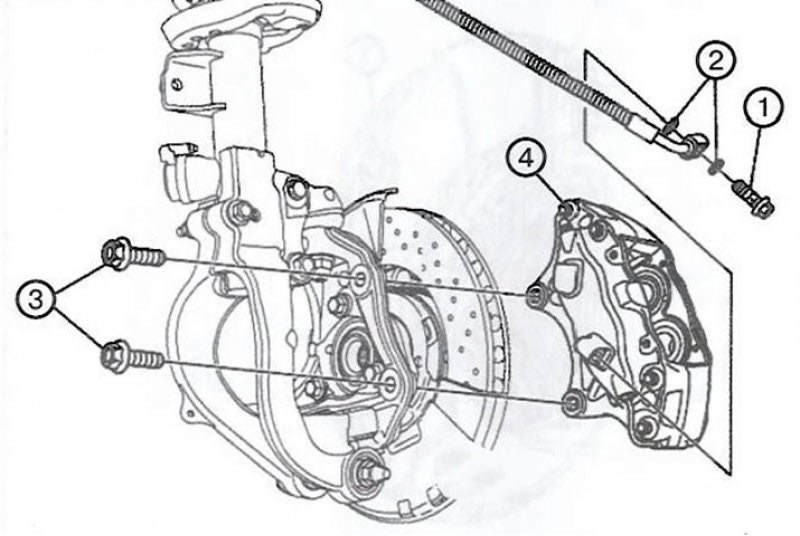

Примечание. Момент затяжки полого болта (1): 40 Нм.

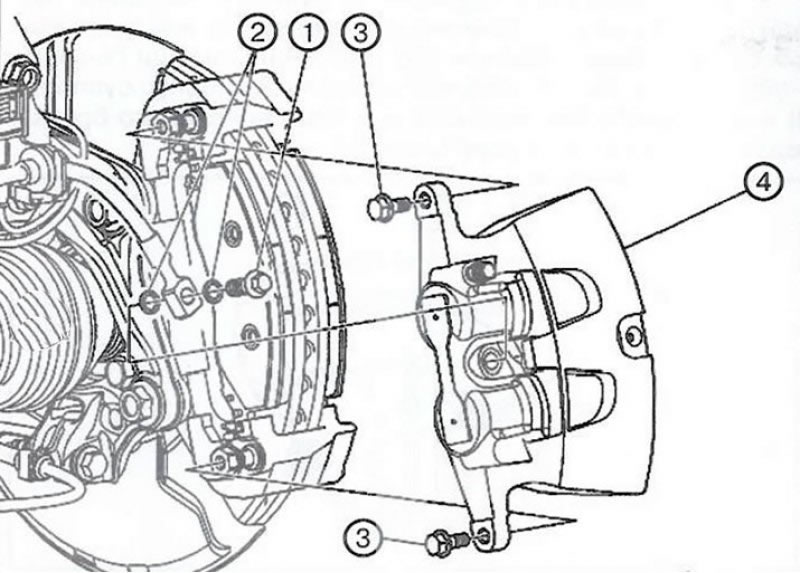

Примечание. Момент затяжки полого болта (1): 40…


Внимание. Не нажимать на педаль тормоза при снятом с тормозного диска суппорте для предотвращения повреждений элементов тормозной системы.


Примечание. Момент затяжки полого болта (1): 40 Нм.
