Снятие
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять крышку двигателя.
3. Частично снять правый подкрылок.
4. Снять прив дной ремень.
5. Снять впускной воздуховод.
6. Снять вентилятор охлаждения в сборе и монтажные кронштейны радиатора.

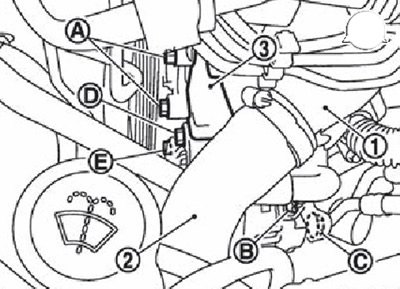

7. Снять впускной воздуховод (1).
8. Убрать впускной воздушный шланг (2) из области снятия генератора.
9. Отвернуть болты крепления кронштейна (А) и снять кронштейн (3) шланга расширительного бачка.
10. Отсоединить разъем генератора (В).
11. Отвернуть гайку (С) вывода "В" и отсоединить от вывода провод.
12. Отвернуть верхний болт крепления генератора (D).
13. Полностью отвернуть нижний болт крепления генератора (Е) и извлечь его, чтобы головка болта уперлась в боковой лонжерон. После этого снять генератор, потянув его вверх.
Примечание. Генератор может быть снят вместе с болтами вверх, используя вырез под болт в кронштейне генератора.
14. Снять генератор с автомобиля вверх.
Установка
Установка производится в порядке, обратном снятию.
Внимание. Следить за тем, чтобы гайка вывода "В" была надежно затянута.
Примечание. Временно наживить болты генератора (сначала нижний, затем верхний), а затем затянуть (сначала верхний, а затем нижний).
Внимание. Передняя сторона генератора (сторона со шкивом) является исходной поверхностью. Поместить исходную поверхность генератора на устновочную область, после чего затянуть болты крепления.
Примечание. После установки генератора необходимо проверить натяжение приводного ремня.
