1. Модуль топливоподкачивающего насоса с основным датчиком уровня топлива и топливным фильтром:
- Установить уплотнительное кольцо в топливный бак без перекручиваний.

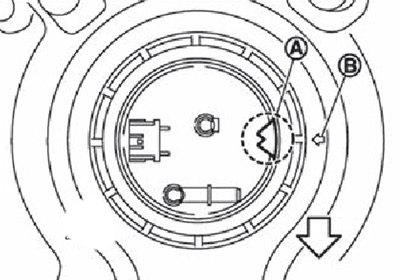

- Установить модуль топливоподкачивающего насоса с основным датчи м ровн топлива и топливным фильтром, совместив метки (А и В) на топливном баке с модулем, как показано на рисунке.
Примечание. Стрелка на рисунке указывает в сторону передней части автомобиля.
2. Быстросъемный разъём:
- Проверить разъём на наличие повреждений или инородных материалов.
- Совместить разъём с трубкой и вставить его в неё до щелчка.
- Проверить надёжность соединения, подёргав (А) за штуцер и за трубку, чтобы убедиться в надёжности их соединения.
- Визуально проверить надёжность зацепления фиксирующих усов с разъёмом.
- Подсоединить разъем проводов.
Источник статьи доступен на портале [Autoinstruction.ru]
3. Крышка сервисного лючка топливного бака:
- Перед установкой крышки служебного лючка убедиться в отсутствии утечек топлива.
- Установить крышку служебного лючка таким образом, чтобы метка передней части (стрелка) были направлена к передней части автомобиля.
- Установить стопорное кольцо, повернув его против часовой стрелки.
Проверка после установки
1. Повернуть замок зажигания в положение "ON" (не запуская двигатель), чтобы создать давление в топливопроводах, после чего проверить все соединения на наличие течей.
2. Запустить двигатель на холостом ходу и убедиться в отсутствии течей в соединениях топливной системы.
