Внимание.
- Не допускать попадания моторного масла на монтажные изоляторы двигателя. Соблюдать осторожность, чтобы не повредить монтажные изоляторы двигателя.
- Убедиться в том, что монтажные изоляторы правильно посажены, после чего затянуть гайки и болты крепления.
Подготовительные операции

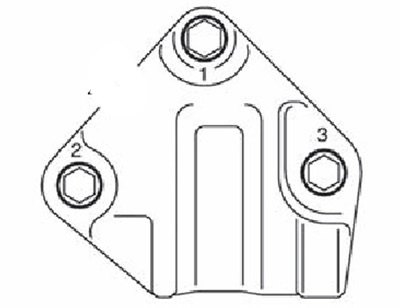

1. Установить задний монтажный кронштейн на двигатель:
Наживить (но не затягивать полностью) болт №1 (см. рисунок).
Последовательно затянуть болты №2 и №3 установленным моментом затяжки.
Затянуть болт №1 установленным моментом затяжки.
2. Установить левый монтажный кронштейн двигателя на коробку передач:
Наживить (но не затягивать полностью) болт №1 (см. рисунок).

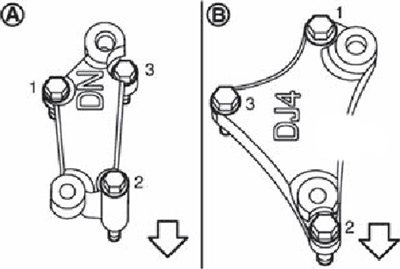

А. Модификации с механической коробкой передач.
В. Модификации с автоматической коробкой передач. Стрелка указываете сторону передней части двигателя.
Последовательно затянуть болты №2 и №3 установленным моментом затяжки.
Затянуть болт №1 установленным моментом затяжки.

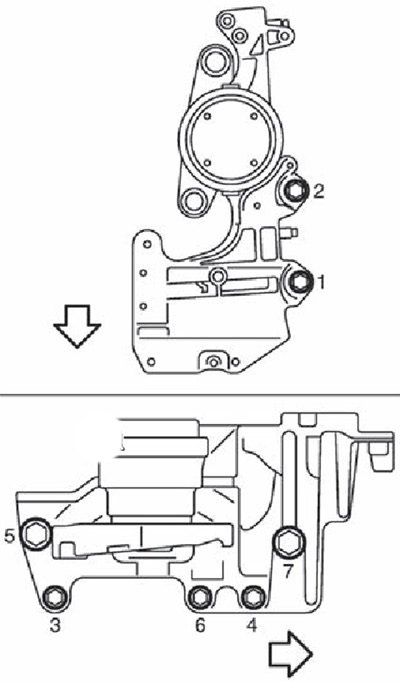

3. Установить левый монтажный изолятор двигателя на кузов:
Наживить (но не затягивать полностью) болт №7 (см. рисунок).
Стрелка указывает в сторону передней части автомобиля
Затянуть все болты крепления в указанной на рисунке последовательности установленным моментом затяжки.
4. Временно установить правый монтажный изолятор и верхнюю реактивную тягу на двигатель.
Установка
1. Затянуть болт крепления задней реактивной тяги установленным моментом затяжки.

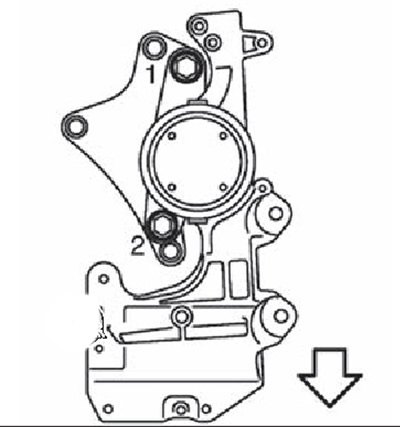

2. Установить левый монтажный изолятор двигателя со стороны коробки передач:
Наживить (но не затягивать полностью) болт №1 (см. рисунок).
Стрелка указывает в сторону передней части двигателя.
Наживить (но не затягивать полностью) болт №2 (см. рисунок).
Затянуть болт №1 установленным моментом затяжки.
Затянуть болт №2 установленным моментом затяжки.

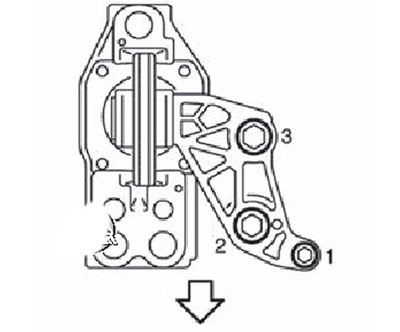

3. Установить правый монтажный изолятор со стороны двигателя:
Наживить (но не затягивать полностью) болт №3 (см. рисунок).
Стрелка указывает в сторону передней части двигателя
Затянуть все болты крепления в указанной на рисунке последовательности установленным моментом затяжки.
4. Затянуть болты крепления правого монтажного изолятора двигателя к кузову установленным моментом затяжки.
5. Затянуть болты крепления верхней реактивной тяги установленным моментом затяжки.
