Примечание. При проведении данной проверки необходимо также проверить деформацию поверхности блока цилиндров.
Скребком удалить с поверхности масло и водяную пленку (как включения), прокладку, гермдтик, нагар и т.п.
Примечание. Соблюдать осторожность, чтобы не допустить попадания воды или частиц прокладки в смазочные каналы.
Используя поверочную линейку и набор плоских щупов, измерить неплоскостность поверхности головки блока цилиндров в шести направлениях. Если полученные результаты превышает предельно допустимое значение, необходимо заменить головку блока цилиндров новой.
(Источник расположен на веб-ресурсе: Autoinstruction)
Примечание. Допустимая неплоскостность контактной поверхности: 0.05 мм.

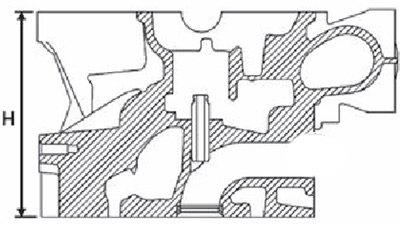

2. Высота голоики блока цилиндров (Н):
Измерить высоту голоики блока цилиндров.

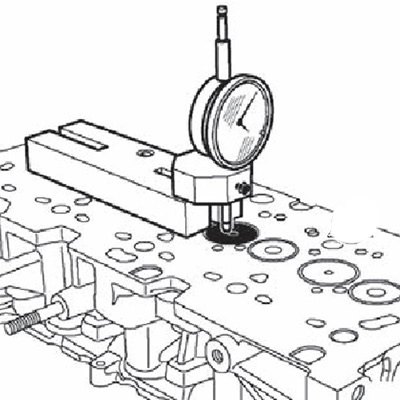

3. При помощи приспособлений КУ113В0040 (Mot. 251-01) и KV113B0050 (Mot. 252-01) или эквивалентных измерить глубину посадки клапанов, как показано на рисунке.
Примечание. Глубина посадки клапанов: -0.07-0.07 мм.
