Снятие
1. Версии с автоматической коробкой передач или вариатором: перевести рычаг селектора в положение "D".
2. Снять облицовку передней консоли.

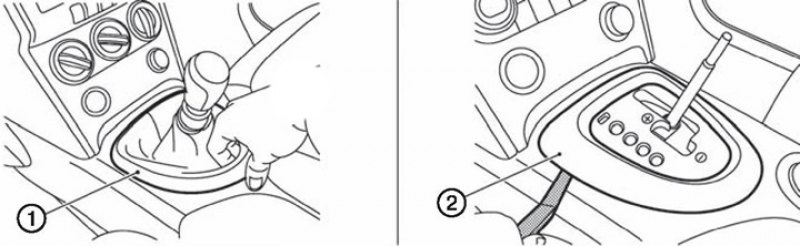

1. Облицовка передней консоли (версии с механическими коробками передач).
2. Облицовка передней консоли (версии с автоматическими коробками передач и вариаторами).
Удалить зажимы сзади облицовки консоли, а затем отцепить фиксаторы спереди. Потянуть облицовку консоли вверх, чтобы отсоединить от центральной консоли.
Отсоединить разъемы проводов.
3. Снять набалдашник рычага селектора.

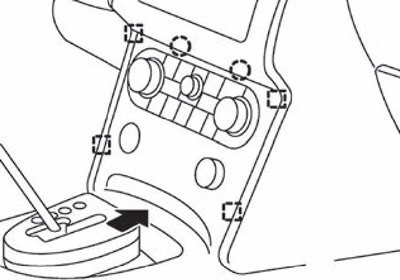

4. Снять крышку D приборной панели:
При помощи подходящего съемника или похожего инструмента отцепить металлические зажимы крышки снизу вверх.
: клипса
: металлический зажимОтсоединить разъемы проводов.
5. С помощью отвертки (А) отвернуть винты (В) спереди центральной консоли.

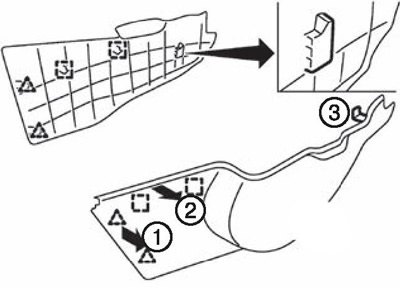

6. Снять нижние боковые крышки (слева и справа):
Потянуть нижнюю боковую крышку сзади, чтобы отцепить фиксаторы (1) и зажимы (2). Использовать плоскую отвертку или похожий подходящий инструмент для того, чтобы отцепить верхние металлические зажимы (3).
: фиксатор
: металлический зажимПотянув назад, отцепить нижние боковые крышки от приборной панели.
Внимание. При снятии нижних боковых крышек соблюдать осторожность, чтобы, не повредить эти детали.
7. Удалить передние винты крепления и зажимы центральной консоли.
8. Потянуть вверх, чтобы отцепить фиксаторы и снять подстаканник..

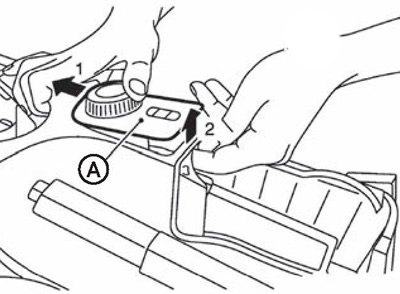

9. Отсоединить все разъемы проводов и снять панель переключателя с центральной консоли, как показано на рисунке.

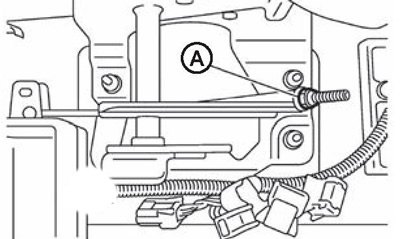

10. Удалить регулировочную гайку (А) троса привода стояночного тормоза, чтобы достаточно ослабить натяжение приводного троса.

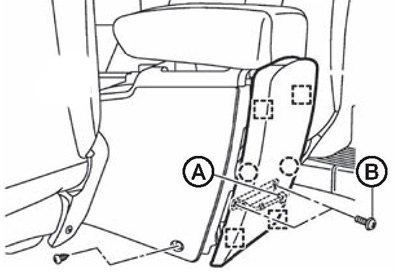

11. Снять заднюю облицовку центральной консоли:
Потянув назад, отцепить металлические зажимы от центральной консоли.
Отсоединить внутренний разъем (А) антенны ключа.
Отсоединить фиксирующий зажим разъема проводов.
Отвернуть винт (В) крепления антенны ключа.
: клипса
: металлический зажим12. Если необходимо, сдвинуть передние сиденья вперед, и отвернуть задние винты крепления центральной консоли.
13. Снять центральную консоль в сборе.
Внимание. Соблюдать осторожность, чтобы при снятии центральной консоли не повредить сиденья и другие компоненты.
Установка
Установка производится в порядке, обратном снятию.
