Примечание. Белая стрелка указывает переднюю часть автомобиля.
: клипса.
: фиксатор.
: металлический зажим.
: заменять деталь новой после каждого снятия.

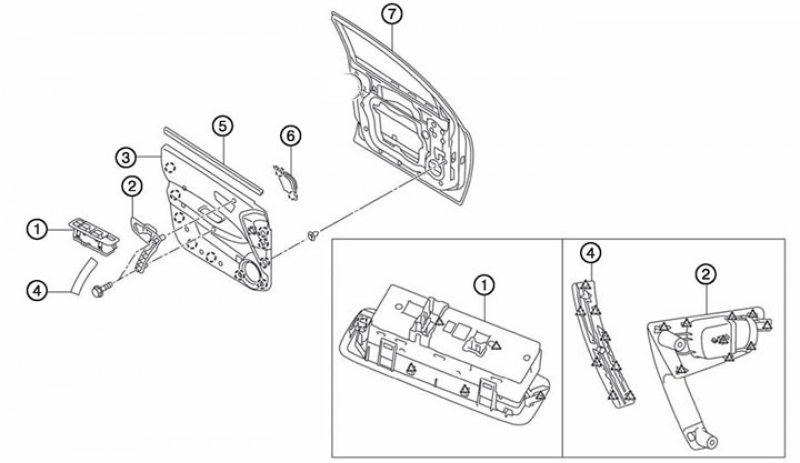

Облицовка передней двери (на примере левой двери): 1. Передний переключатель электростеклоподъемников. 2. Рукоятка передней двери. 3. Облицовка передней двери. 4. Крышка рукоятки передней двери. 5. Внутреннее уплотнение передней двери. 6. Внутренняя крышка передней двери. 7. Панель передней двери.

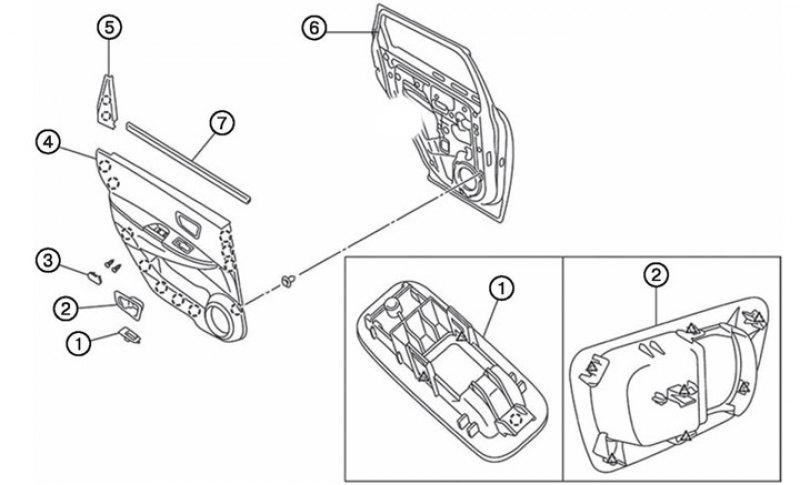

Облицовка задней двери (на примере левой двери): 1. Задний переключатель электростеклситодъемника. 2. Внутренний щиток дверной ручки. 3. Заглушка рукоятки задней двери. 4. Облицовка задней двери. 5. Внутренняя крышка задней двери. 6. Панель задней двери. 7. Внутреннее уплотнение задней двери.

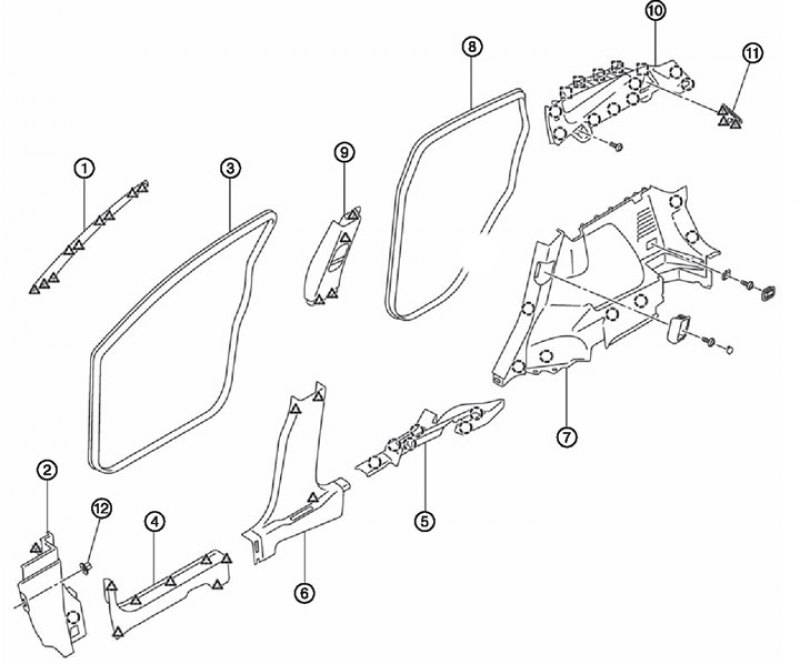

Боковая облицовка салона: 1. Облицовка передней стойки. 2. Боковая облицовка под приборной панелью. 3. Окантовка переднего дверного проема. 4. Внутренняя облицовка переднего дверного порога. 5. Внутренняя облицовка заднего дверного проема. 6. Нижняя облицовка центральной стойки. 7. Нижняя боковая облицовка багажного отсека (треттего ряда сидений). 8. Окантовка заднего дверного проема. 9. Верхняя облицовка центральной стойки. 10. Облицовка задней стойки. 11. Щиток заднего ремня безопасности. 12. Зажим облицовки.

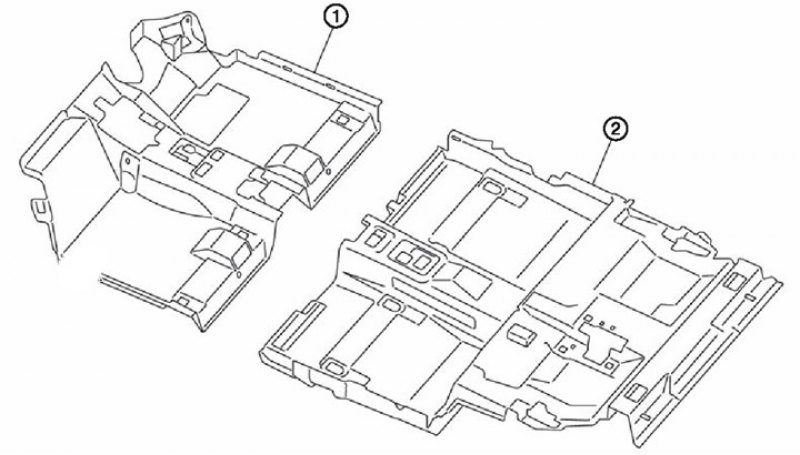

Пол: 1. Переднее напольное покрытие. 2. Заднее напольное покрытие.

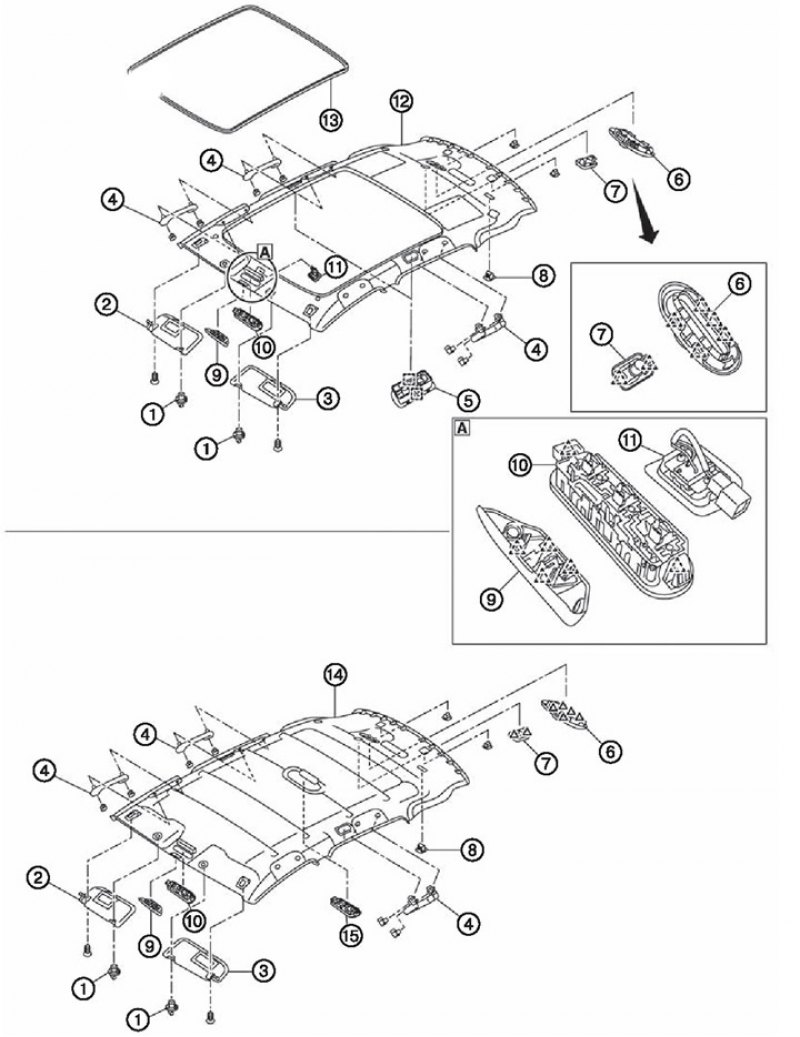

Потолок: 1. Держатель солнцезащитного козырька. 2. Правый солнцезащитный козырек. 3. Левый солнцезащитный козырек. 4. Поручень. 5. Плафон персонального освещения. 6. Облицовка ремня безопасности. 7. Облицовка магнита ремня безопасности. 8. Зажим потолка. 9. Облицовка микрофона. 10. Штурманская лампа. 11. Облицовка переключателя потолочного люка. 12. Облицовка потолка (с потолочным люком). 13. Окантовка потолочного люка. 14. Облицовка потолка (без потолочного люка). 15. Плафон освещения салона.
Примечание.
- Рекомендуется нанести защитную ленту-скотч на участки кузова, которые могут контактировать с потолочной панелью при её снятии.
- Потолочная панель извлекается через проем багажного отсека автомобиля. При извлечении не перегибать потолочную панель.
- Для извлечения облицовки потолка (1) из салона автомобиля потребуется два человека.

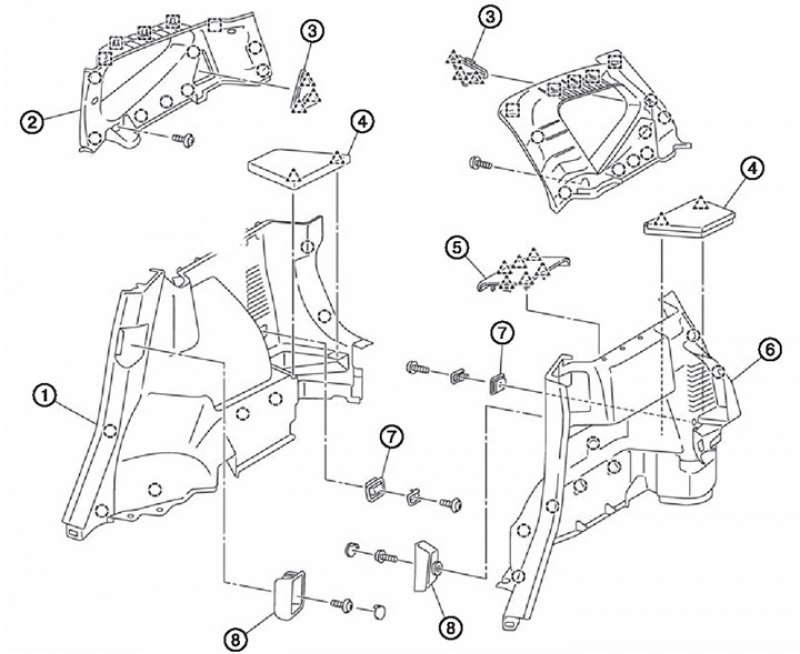

Боковые облицовки багажного отсека (третьего ряда сидений): 1. Нижняя правая боковая облицовка багажного отсека. 2. Облицовка задней правой стойки. 3. Щиток правого заднего ремня безопасности. 4. Крышка пола багажника (правая/левая). 5. Подлокотник. 6. Нижняя левая боковая облицовка багажного отсека. 7. Крюк для багажной сетки (правый/левый). 8. Ручка (правая/левая).

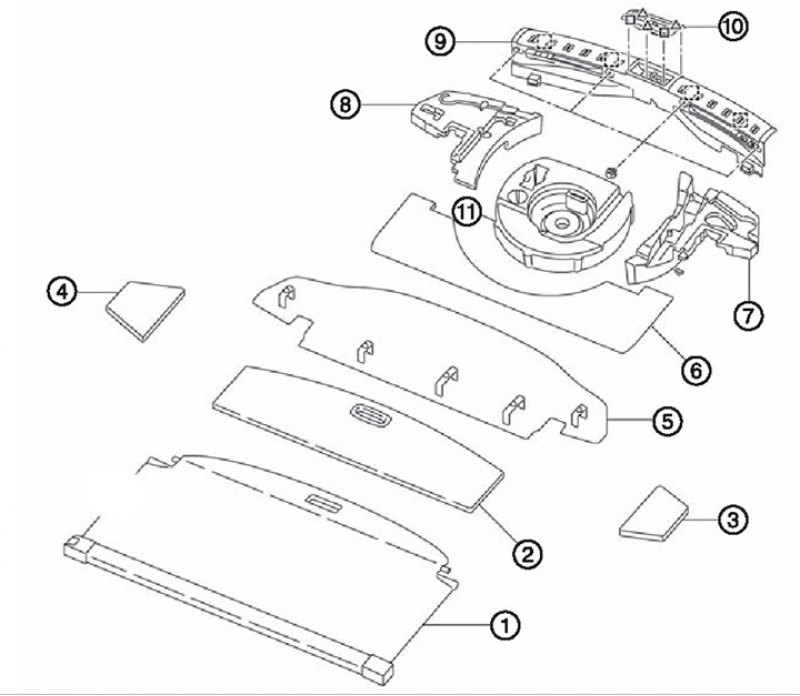

1. Крышка подпола багажника. 2. Задняя крышка пола багажника. 3. Левая крышка пола багажника. 4. Правая крышка пола багажника. 5. Коврик багажника. 6. Передний коврик багажника. 7. Левая проставка подпола багажника. 8. Правая проставка подпола багажника. 9. Облицовка порога багажника. 10. Крышка облицовки порога багажника. 11. Центральная проставка подпола багажника в сборе (если оборудовано).

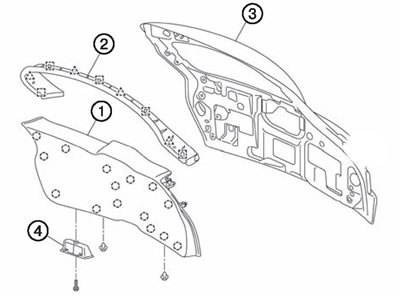

Облицовка двери багажника: 1. Нижняя облицовка двери багажника. 2. Верхняя облицовка двери багажника. 3. Дверь багажника в сборе. 4. Ручка двери багажника.
