Общая информация
Система кондиционирования служит для охлаждения и снижения влажности воздуха в салоне автомобиля.
Система может использоваться как отдельно в теплую погоду, так и совместно с отопителем в холодную. Во втором случае обеспечивается подача в салон сухого теплого воздуха, что позволяет быстро удалить конденсат с окон.
К числу основных компонентов системы кондиционирования воздуха относятся испаритель, конденсатор, компрессор, ресивер/осушитель, расширительный клапан, а также соединительная арматура, состоящая из трубок и шлангов, по которой осуществляется перекачка жидкого и/или газообразного хладагента (см. сопроводительную иллюстрацию). Набор различных элементов управления и датчиков служит для стабилизации оборотов холостого хода двигателя и в целях предотвращения чрезмерных колебаний давления в системе.

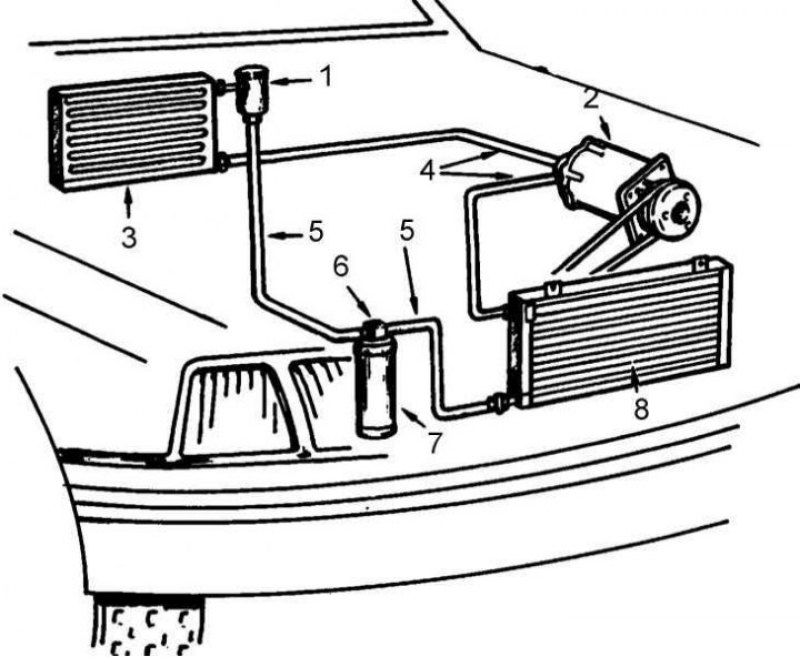

1 - расширительный клапан; 2 - компрессор; 3 - испаритель; 4 - линии паровой фазы; 5 - жидкостные линии; 6 - смотровое окно; 7 - ресивер/осушитель; 8 конденсатор
Хладагент закипает при очень низкой температуре (- 33°С), обязывает позволяет постоянно держать его под давлением.
Предупреждение! Выброс хладагента может привести к получению обморожений и повреждению глаз, кроме того, смешиваясь с воздухом, хладагент образует ядовитый и огнеопасный газ.
Одновременно с потерей хладагента происходит также потеря масла из компрессора, а потому, наличие на любом из разъемов рефрижераторных линий следов масла является признаком утечки хладагента.
Составители данного Руководства рекомендуют все работы, связанные с необходимостью отсоединения рефрижераторных линий поручать специалистам по системам кондиционирования.
На случай выполнения общего ремонта автомобиля, связанного с необходимостью извлечения силового агрегата конструкторы предусмотрели возможность снятия компрессора с двигателя без отсоединения шлангов (длина последних дает определенную степень свободы перемещения узла) и закрепления его в двигательном отсеке в стороне от рабочей зоны (на брызговике крыла).
Проверка уровня хладагента (уровня заряда системы)
1. Запустите двигатель и на несколько минут включите кондиционер на максимальное охлаждение.

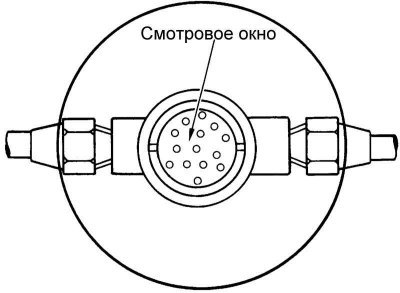

2. Наблюдайте за потоком хладагента сквозь смотровое окно в верхней части ресивера/осушителя:
- При исправном функционировании системы стекло смотрового окна будет оставаться прозрачным в течение всего времени работы компрессора.
- Циклические включения-отключения компрессора могут вызывать эпизодическое появление пузырей, однако непрерывное пузырение потока указывает на падение уровня заряда системы.
- Интенсивное пузырение и пенообразование говорят об очень сильном падении уровня хладагента.
- Полное отсутствие пузырей или наличие прожилок масла свидетельствуют о полной разрядке системы.
Примечание. При высокой температуре окружающей среды небольшое пузырение хладагента может наблюдаться даже при полностью заряженной системе.
3. Если система нуждается в зарядке, автомобиль следует отогнать в специализированную мастерскую, где выполнена ее эвакуация (выпуск воздуха), проверка на утечки и зарядка.
4. Во избежание повреждения компрессора не включайте кондиционер при наличии признаков падения уровня хладагента в системе.
Обслуживание
Примечание. Система кондиционирования практически не нуждается в регулярном обслуживании помимо перечисленных ниже процедур.
1. В соответствии с графиком текущего обслуживания автомобиля выполняйте смазывание компонентов системы.
2. Через смотровое окно в верхней части ресивера/осушителя периодически проверяйте уровень хладагента. В случае необходимости производите зарядку системы. Необходимость в регулярной подзарядке системы кондиционирования воздуха является нормой и не должна вызывать беспокойства.
3. Периодически состояние рефрижераторные линии системы кондиционирования на наличие признаков утечек и внешних повреждений. Наличие на штуцерных соединениях следов масла является признаком утечек хладагента. Выполните необходимый ремонт.
4. Периодически проверяйте на наличие признаков блокировки сливную трубку испарителя и проходное сечение теплообменника конденсатора. В случае необходимости производите прочистку.
5. Регулярно проверяйте состояние и усилие натяжения приводного ремня компрессора.
6. В любое время года регулярно (хотя бы раз в неделю) запускайте систему кондиционирования на 10÷15 минут для смазывания внутренних уплотнений.
