Снятие и разборка
Компоненты сборки поворотного кулака
1 - болты; 2 - упорный болт; 3 - крышка; 4 - регулировочные прокладки; 5 - щиток; 6 - грязесъемник; 7 - сальник; 8 - опорное кольцо; 9 - поворотный кулак
1. Ослабьте гайки переднего колеса.
2. Поддомкратьте передок автомобиля и установите его на подпорки, заведенные под лонжероны рамы. Снимите переднее колесо.
3. Снимите ступицу колеса и приводной вал.
4. Снимите шплинт и отдайте корончатую гайку крепления шарового шарнира(ов) наконечника рулевой тяги (тяг) к поворотному рычагу кулака. Приложите к уху поворотного рычага подбойку или боек молотка и, постукивая по уху с противоположной стороны, выбейте из рычага шпильку(и) шарового шарнира(ов).
5. Отдайте болты крышек верхнего и нижнего подшипников и снимите сборки крышек с регулировочными прокладками с поворотного кулака. Пометьте крышки и прокладки - при сборке они должны быть установлены в прежние положения.
6. Отдайте болты крепления щитка сальника. постарайтесь запомнить установочное положение стопорного болта поворота и количество оборотов, потребовавшееся для его выворачивания. Снимите щитки.
7. Снимите поворотный кулак с цапфы картера моста, затем снимите опорное кольцо, сальник и грязесъемник.
8. При помощи выколотки извлеките из цапфы моста чашки верхнего и нижнего подшипников и пробки.
Чистка и проверка состояния компонентов
1. Промойте все компоненты, за исключением сальников, в чистящем растворителе и просушите их сжатым воздухом.
Примечание. Во избежание получения травмы или повреждения подшипников не вращайте их, обдувая сжатым воздухом.
2. Проверьте подшипники и их чашки на наличие каверн, признаков износа и повреждений. В случае необходимости произведите замену.
3. Осмотрите поворотный кулак и цапфу картера моста на наличие признаков износа, трещин и прочих повреждений. Мелкие заусеницы снимите при помощи точильного камня.
4. Проверьте сальник, уплотнители и грязесъемник на наличие трещин и прочих повреждений.
Примечание. Составители данного Руководства рекомендуют произвести замену сальника и грязесъемника поворотного кулака вне зависимости от их состояния. Если уплотнитель крышки подшипника нуждается в замене, необходимо снять с крышки конус подшипника.
5. Замените все дефектные компоненты.
Сборка и установка
Примечание. Если в описании процедуры особо не оговоре тип смазки, то подразумевается использование универсальной смазки на литиевой основе.
Сборка производится в порядке, обратном порядку демонтажа.

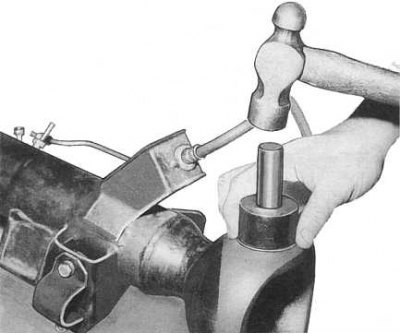

1. Установите новые пробки и чашки верхнего и нижнего подшипников в цапфу моста, воспользовавшись для этой цели трубчатой выколоткой (см. сопроводительную иллюстрацию).
2. Смажьте губки и наружную стенку сальника поворотного кулака и наденьте грязесъемник, сальник и опорное кольцо на цапфу моста.
3. Смажьте цапфу моста и установите на нее поворотный кулак. Не устанавливайте в кулак сальник на данном этапе сборки.
4. Набейте конусы верхнего и нижнего подшипников смазкой, установите сборки подшипников и регулировочные прокладки на поворотный кулак (в прежние свои положения) и прочно затяните крепежные болты.

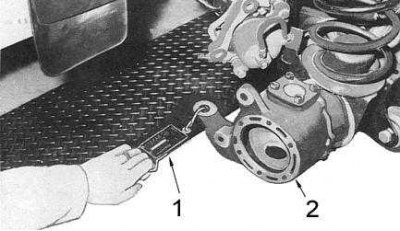

5. Установив поворотный кулак в прямолинейное положение, зацепите безмен за ухо поворотного рычага, расположив его под углом 90° к рычагу приблизительно в 170 мм от осевой линии моста (см. сопроводительную иллюстрацию).
1 - безмен; 2 - поворотный кулак
6. Измерьте усилие, требующееся для поворота кулака на цапфе моста. Если результат измерения выходит за пределы интервала 0.6÷1.75 кГс, выполните корректировку, подобрав регулировочные прокладки чашек верхнего и нижнего подшипников новой толщины.
Примечание. Проследите, чтобы суммарная толщина регулировочных прокладок верхней и нижней крышек были одинаковыми во избежание нарушения центровки положения поворотного кулака.
Материал скопирован с онлайн-ресурса: autoinstruction
7. Затяните болты крепления крышек подшипников с усилием 30÷40 Нм. Наложите около 50 г смазки на наружную поверхность сальника и грязесъемника, а также ответные поверхности поворотного кулака.
8. Установите в поворотный кулак опорное кольцо, сальник и грязесъемник в сборе проследите, чтобы прорези замков опорного кольца и грязесъемника оказались в нижней части сборки кулака. Установите щитки и стопорный болт поворота в прежние свои положения.
9. Подсоедините шаровый шарнир(ы) рулевой тяги (тяг) к поворотному рычагу и затяните корончатую гайку(и) с усилием 46÷54 Нм. Установите новый шплинт(ы).
10. Установите на место ступицу колеса и приводной вал.
