Внимание! На двигателях после 1990 г. момент зажигания регулируется автоматически процессорным блоком.

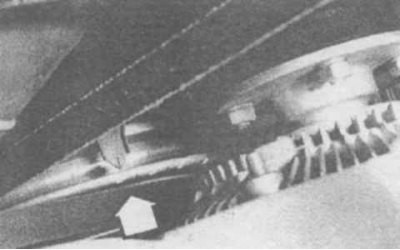

45.4 Отметка на шкиве и шкала для установки зажигания на 4-цилиндровых двигателях

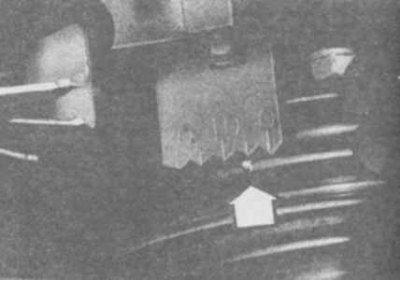

45.2 Отметка на шкиве и шкала для установки за жигания на 4-цилиндровых двигателях
1. При проверке угла установки зажигания руководствуйтесь данными в табличке, укрепленной с внутрей стороны капота.
2. На 4-цилиндровых двигателях момент зажигания проверяется по совмещению отметки на шкиве коленвал с делением шкалы, смонтированной над шкивом (фото). Метка 0 соответствует ВМТ.
3. Обозначьте отметку на шкиве светлой краской.
4. На двигателе V6 момент зажигания шкала проверяется по совмещению неподвижного указателя с деления на шкале, нанесенной на шкив успокоителя (фото).
5. Проверьте обороты холостого хода, при необходимости отрегулируйте. Подключите стробоскоп в соответствии с инструкцией изготовителя.
6. Прогрейте двигатель, остановите и отсоедините приборы, которые указаны в подкапотной табличке для данного двигателя
[Статья перепечатана отсюда: AutoInstruction.ru]
7. Присоедините стробоскоп согласно инструкции от изготовителя.
8. Запустите двигатель, 2-3 раза нажмите на педаль газа и переведите в режим холостого хода.
9. Направьте свет стробоскопа на шкив коленвала Освещаемая метка должна находиться напротив соответствующего деления шкалы.

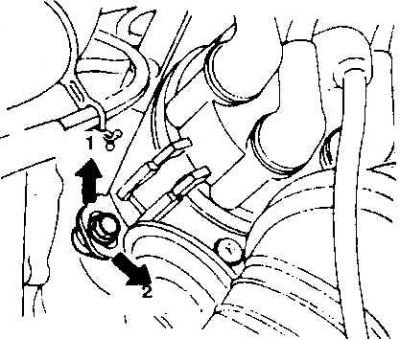

45.11 Установка зажигания: 1. Увеличение угла опережения; 2. Уменьшение угла
10. При необходимости регулировки отпустите регулировочные болты распределителя.
11. Для установки зажигания поверните корпус распределителя до совмещения метки с нужным делением шкалы (фото). Затяните болты и снова проверьте установку зажигания.
12. Отсоедините стробоскоп и проверьте обороты холостого хода, при необходимости отрегулируйте.
13. Если при поездке прослушиваются звонкие стуки при движении автомобиля на подъем или при разгонах, то снова присоедините стробоскоп и уменьшите угол опережения на 1-2°.
