Выполните регулировку направленности света фар вращением регулировочных винтов.
Места расположения регулировочных винтов см. на рисунке.
Внимание: Сначала затяните регулировочный винт, а затем выполните регулировку путем его ослабления. (Если требуется выполнить регулировку в противоположном направлении, сначала ослабьте, а затем затяните винт).
Подготовка перед регулировкой
Более подробно см, нормы, действующие в Вашей стране.
Перед проведением регулировки направленности света фар проверьте следующее:
1. Доведите давление во всех шинах до требуемого.
2. Остановите автомобиль на ровном месте.
3. Убедитесь, что в автомобиле нет дополнительного груза (полная заправка охлаждающей жидкости двигателя, моторного масла и топлива), за исключением водителя (или эквивалентного веса на месте водителя).
Ближний и дальний свет фар
Примечание: Выполните регулировку направленности света каждой фары по отдельности, поочередно заслоняя фару, регулировка которой не производится, так, чтобы свет от нее не падал на экран.
1. Включите ближний свет фар.
2. Выполните регулировку направленности света фар при помощи регулировочных винтов.
Сначала затяните регулировочный винт, а затем выполните регулировку путем его ослабления.

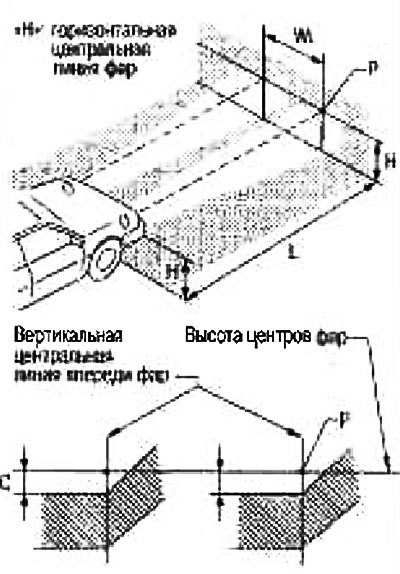

Проверьте направленность света фар, если проводились ремонтные работы на передке автомобиля или производилась замена фары в сборе. Пользуйтесь, схемой, изображенной на рисунке.
Выполните регулировку фар так, чтобы главная ось светового пучка была параллельна центральной линии кузова автомобиля и совместилась с точкой «Р», показанной на рисунке.
На рисунке показана схема направленности света фар при движении по правой стороне дороги; для левой стороны схема обратная.
Пунктирными линиями к точке «Р» на рисунке показаны центры фар.
«Н»: горизонтальная центральная линия фар.
«WL»: расстояние между центрами фар
«L»: 25000 мм
«С»: 250-310 мм
Точка изгиба для моделей с левым рулем должна находиться на расстоянии 300 мм вправо от точки «Р».
Точка изгиба для моделей с правым рулем должна находиться на расстоянии 300 мм влево от точки «Р».
Базовый участок освещения для регулировки должен находиться в пределах диапазона, показанного на рисунке. Проводите регулировку фар соответственно.
Внимание: При выполнении регулировки направленности света фар выставьте регулятор наклона фар в положение «0».
Замена лампочек
Внимание: После установки лампочки надежно зафиксируйте пластиковый колпак и патрон лампочки для обеспечения водонепроницаемости.
Дальний/ближний свет фар
1. Переведите переключатель света фар в положение «OFF».
2. Выньте патрон, соединенный с лампочкой.
3. Снимите колпак.
4. Разблокируйте стопорную пружину и выньте лампочку из фары.
Дальний/ближний свет фар: 12 В - 60/55 Вт (Н4)
Стояночный (передний габаритный) фонарь
1. Переведите переключатель света фар в положение «OFF».
2. Поверните патрон лампочки против часовой стрелки и разблокируйте его.
3. Выньте лампочку из патрона.
Стояночный (передний габаритный) фонарь: 12 В - 5 Вт
Передний фонарь указателя поворота
1. Переведите переключатель света фар в положение «OFF».
2. Поверните патрон лампочки против часовой стрелки и разблокируйте его.
3. Выньте лампочку из патрона.
Передний фонарь указателя поворота: 12 В - 21 Вт (желтый)
