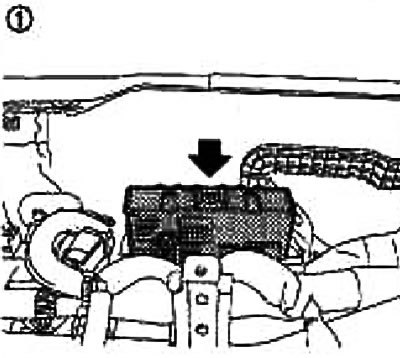

1. Блок ВСМ (блок управления кузовом). М57, M58, M59.

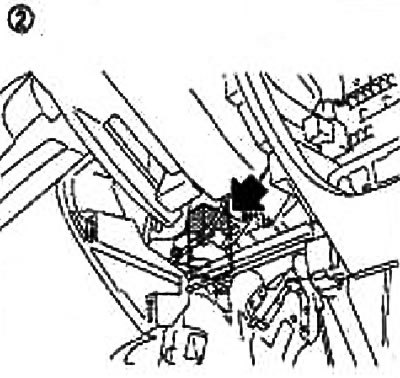

2. Блок интеллектуального ключа М60.

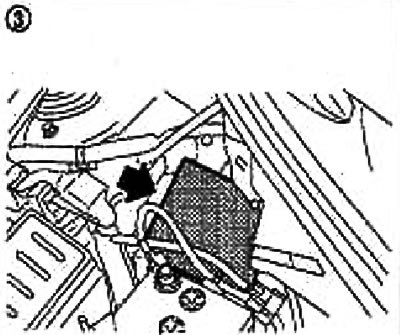

3. Блок IPDM Е/R ключа ЕЮ, Е11, Е12.

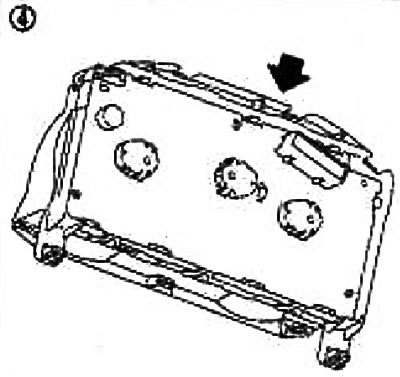

4. Комбинация приборов М27.

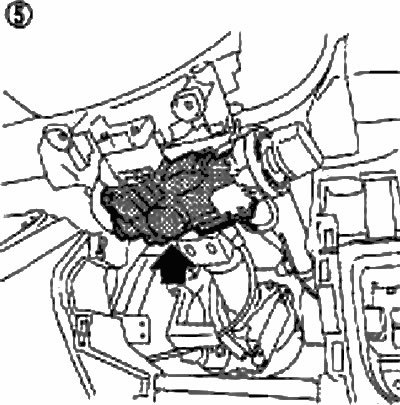

5. Блок замка рулевой колонки М37.

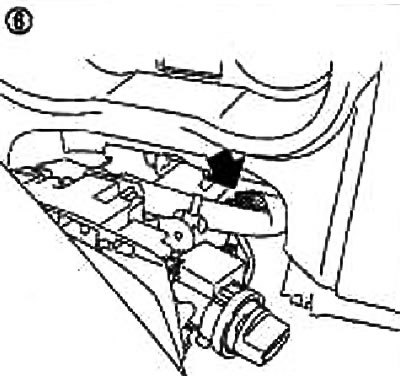

6. Замок зажигания и ручка замка зажигания М34.

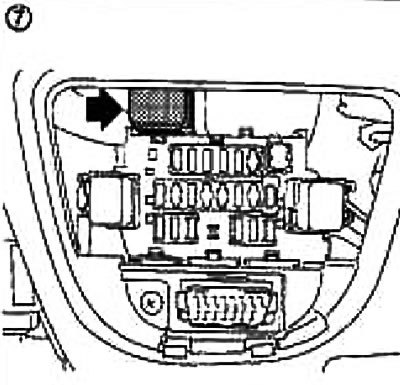

7. Реле дверного замка М20.

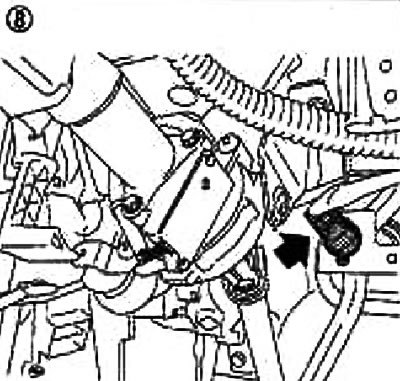

8. Выключатель фонарей стоп-сигнала
Е38: Двигатель CR (левый руль) и двигатель HR (МКП)
Е60: Двигатель HR (левый руль, АКП)
М203: Двигатель CR (правый руль) и двигатель HR (МКП)
М204: Двигатель HR (правый руль, АКП)
 |
 |
 |
 |
 |
 |

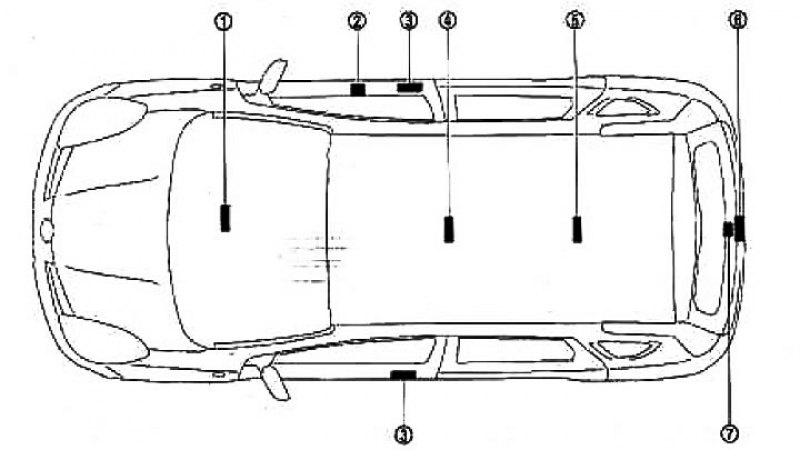

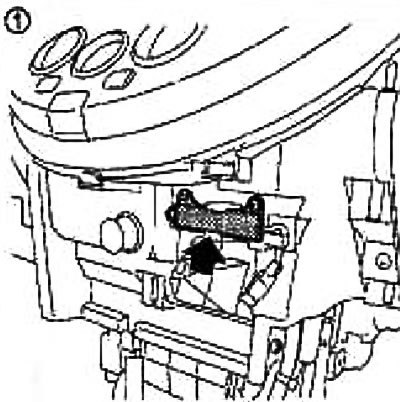

1. Антенна ключа в салоне (на приборной панели) М47.

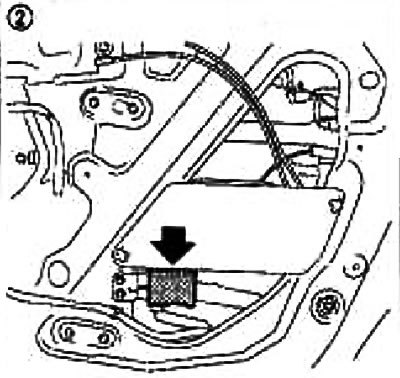

2. Зуммер интеллектуального ключа D10.

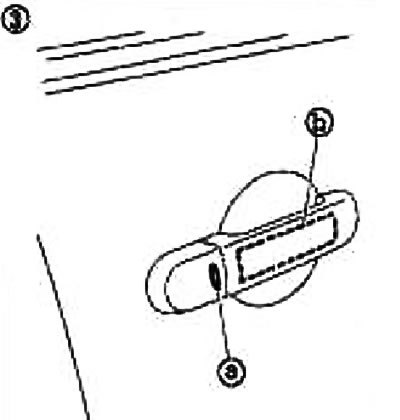

3. а: Выключатель запроса двери (со стороны водителя) D12.
Выключатель запроса двери (со стороны пассажира) D29
b: Наружная антенна (со стороны водителя) D13.
Наружная антенна (со стороны пассажира) D30.

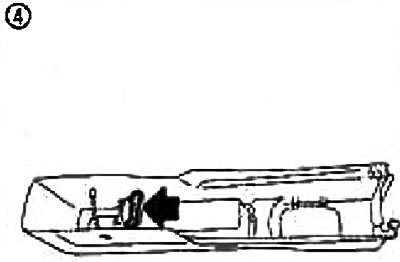

4. Антенна ключа в салоне (на центральной консоли) В20.

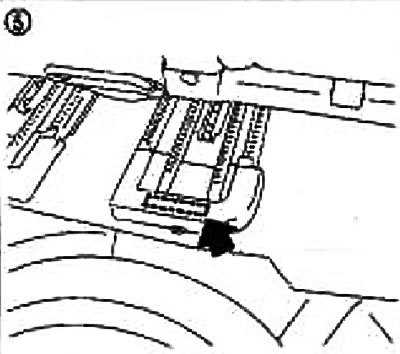

5. Антенна ключа в салоне (в багажном отсеке) В32.

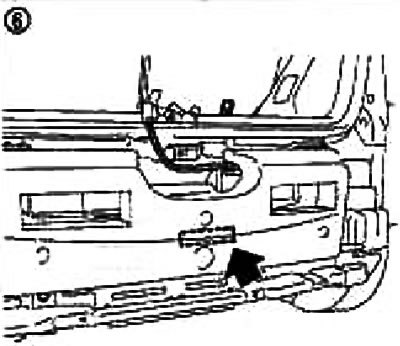

6. Наружная антенна (на задней двери) В43

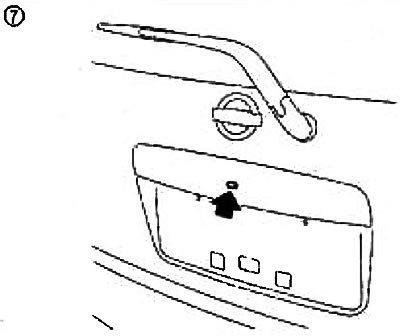

7. Выключатель запроса двери (задней двери) D102
